JSO Hartmetall-Fasenfräser 30° in lagerloser Ausführung mit zwei Schneiden, flacher Stirnseite (10,1 mm) und einem präzisen 6 mm Schaft.

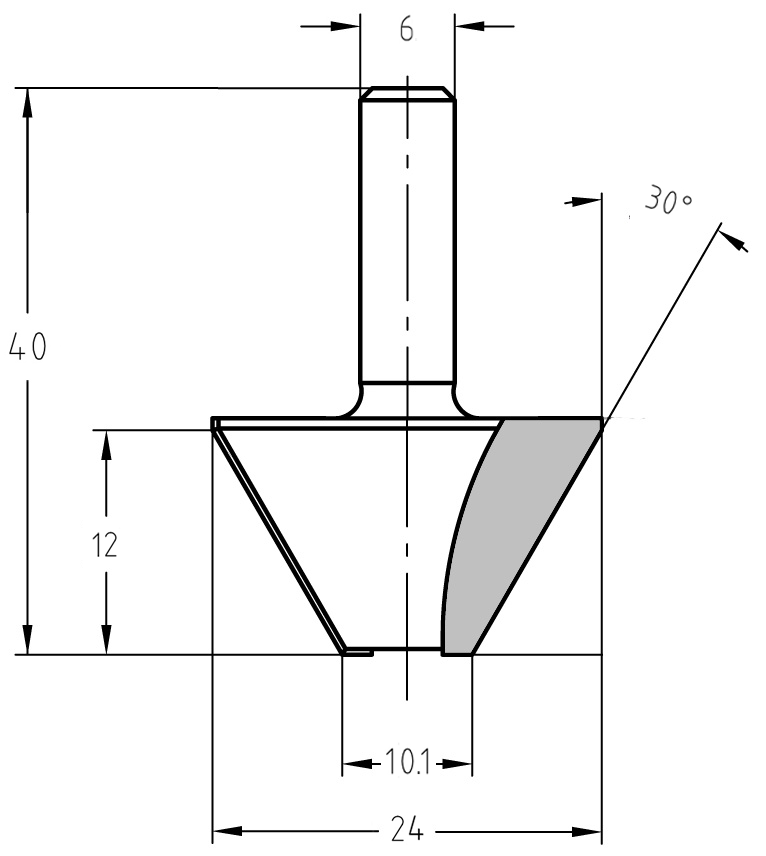

Technische Maßzeichnung des 30-Grad-Fasenfräsers ohne Lager mit Angaben für den großen Durchmesser (24 mm), den kleinen Durchmesser (10,1 mm) und die Nutzlänge (12 mm).

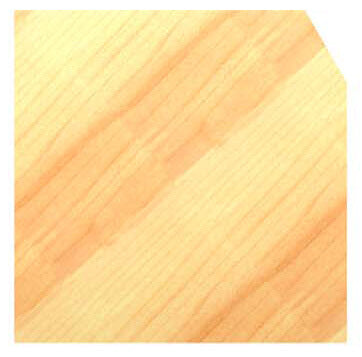

Anwendungsbeispiel auf einer CNC-Maschine beim präzisen und automatisierten Anbringen einer gleichmäßigen 30-Grad-Fase an einer Holzplatte.
JSO Hartmetall-Fasenfräser 30° in lagerloser Ausführung mit zwei Schneiden, flacher Stirnseite (10,1 mm) und einem präzisen 6 mm Schaft.Technische Maßzeichnung des 30-Grad-Fasenfräsers ohne Lager mit Angaben für den großen Durchmesser (24 mm), den kleinen Durchmesser (10,1 mm) und die Nutzlänge (12 mm).Anwendungsbeispiel auf einer CNC-Maschine beim präzisen und automatisierten Anbringen einer gleichmäßigen 30-Grad-Fase an einer Holzplatte.

Fasefräser HW | ∠ 30° | Ø 24 x 12 mm | Ohne Anlauflager | S 6 | GL 40 mm

JSOSKU: 24291-5-24030
Preis:
€52,00

Technische Daten

Marke JSO
Typ Fasefräser
Winkel 30°
Oberer Durchmesser  24 mm
Unterer Durchmesser  10,1 mm
Nutzlänge 12 mm
Aufnahme Schaft 6 mm
Gesamtlänge 40 mm
Anlauflager Ohne
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Stationäre und maschinelle Kantenbearbeitung: Optimal geeignet für den Einsatz auf CNC-Oberfräsen, in Frästischen oder händisch geführten Oberfräsen mit einem stabilen Parallelanschlag zum hochpräzisen Fräsen von flachen 30°-Fasen.
  • Universeller Einsatz in Platten und Holz: Perfekt für das gleichmäßige Abschrägen, Kantenbrechen und Erzeugen von dekorativen Sichtkanten an Massivholz sowie Holzwerkstoffen wie MDF, Multiplex und beschichteten Spanplatten.

Beschreibung:

Industrielle Qualität für höchste Präzision an der Werkstückkante: Dieser professionelle JSO HW-Fasenfräser aus dem Holzfräsershop ist speziell für maschinengeführte oder anschlaggesteuerte Anwendungen konzipiert. Mit einem Schnittwinkel von 30°, einem maximalen großen Durchmesser von 24 mm und einem präzisen kleinen Durchmesser von 10,1 mm an der Stirnseite erzeugt dieses Werkzeug extrem exakte und elegante Schrägkanten. Die zweischneidige Geometrie (Z = 2) aus hochwertigem Hartmetall sorgt für maximale Standzeiten und ein absolut sauberes, ausrissfräsfreies Schnittbild.

Da diese Ausführung ohne Anlauflager konstruiert ist, eignet sich der Fräser hervorragend für automatisierte Abläufe auf CNC-Anlagen oder für das präzise Arbeiten am Frästisch. Der kompakte 6 mm Zylinderschaft ermöglicht den flexiblen Einsatz in kleineren Handoberfräsen sowie in CNC-Spannzangen. Die reduzierte Gesamtlänge von 40 mm sorgt für eine extrem hohe Verwerfungsstabilität und maximale Laufruhe während des gesamten Fräsvorgangs.

Der Tragkörper ist meisterhaft ausgewuchtet, was schädliche Vibrationen effektiv eliminiert und die Oberflächengüte Ihres Werkstücks maßgeblich verbessert. Ein unverzichtbares Qualitätswerkzeug für Schreiner, Tischler und die industrielle Fertigung nach strengsten JSO-Richtlinien.

Anwendungshinweis:
Achten Sie auf eine saubere Einspannung des 6-mm-Schafts bis zur markierten Mindesteinspantiefe in der Spannzange. Da kein Anlauflager vorhanden ist, muss die Führung zwingend über einen Parallelanschlag, eine Schablone mit Kopierhülse oder direkt über die CNC-Steuerung erfolgen. Wählen Sie Vorschub und Drehzahl passend zum Material.
