JSO Hartmetall-Fasenfräser 15° in lagerloser Ausführung mit zwei langen Schneiden, flacher Stirnseite (10 mm) und einem massiven 12 mm Schaft.

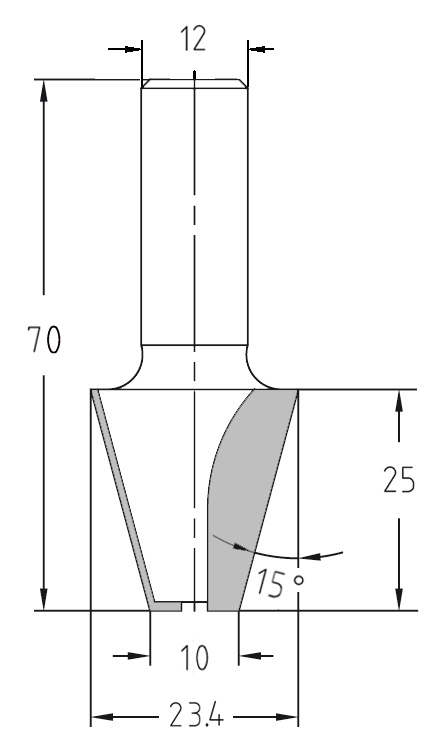

Technische Maßzeichnung des 15-Grad-Fasenfräsers ohne Lager mit genauen Maßen für den großen Durchmesser (23,4 mm), den kleinen Durchmesser (10 mm) und die Nutzlänge (25 mm).

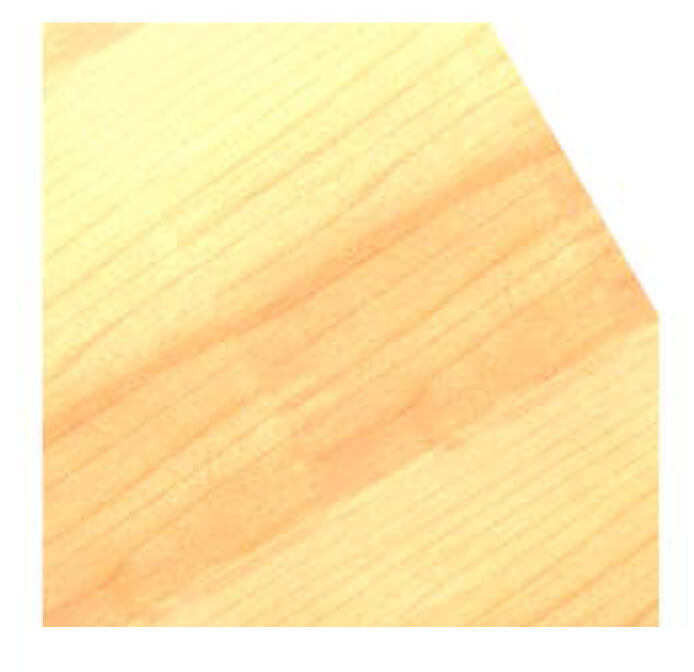

Anwendungsbeispiel auf einem CNC-Bearbeitungszentrum beim automatisierten und vollkommen ausrissfreien Fräsen einer tiefen 15-Grad-Fase an einer dicken Massivholzplatte.
JSO Hartmetall-Fasenfräser 15° in lagerloser Ausführung mit zwei langen Schneiden, flacher Stirnseite (10 mm) und einem massiven 12 mm Schaft.Technische Maßzeichnung des 15-Grad-Fasenfräsers ohne Lager mit genauen Maßen für den großen Durchmesser (23,4 mm), den kleinen Durchmesser (10 mm) und die Nutzlänge (25 mm).Anwendungsbeispiel auf einem CNC-Bearbeitungszentrum beim automatisierten und vollkommen ausrissfreien Fräsen einer tiefen 15-Grad-Fase an einer dicken Massivholzplatte.

Fasefräser HW| ∠ 15° | Ø 23,4 x 25 mm | Ohne Anlauflager | S 12 | GL 70 mm

JSOSKU: 24796-5-00002
Preis:
€74,00

Technische Daten

Marke JSO
Typ Fasefräser
Winkel 15°
Oberer Durchmesser  23,4 mm
Unterer Durchmesser  10 mm
Nutzlänge 25 mm
Aufnahme Schaft 12 mm
Gesamtlänge 70 mm
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Schwere maschinelle Kantenbearbeitung: Perfekt ausgelegt für den industriellen Einsatz auf CNC-Bearbeitungszentren, stationären Oberfräsen oder robusten Frästischen zum hochpräzisen Anbringen von flachen 15°-Fasen.
  • Große Materialstärken im Fokus: Dank der großzügigen Nutzlänge von 25 mm ideal für tiefere Fasen und das ansatzfreie Abschrägen von dicken Massivholzkanten (Hartholz/Weichholz) sowie Multiplex- und MDF-Platten.

Beschreibung:

Höchste Stabilität und industrielle Performance für den Dauereinsatz: Dieser professionelle JSO HW-Fasenfräser aus dem Holzfräsershop wurde speziell für die automatisierte und anschlaggesteuerte Kantenbearbeitung entwickelt. Mit einem Schnittwinkel von 15°, einem maximalen großen Durchmesser von 23,4 mm und einer beachtlichen Nutzlänge von 25 mm bewältigt das Werkzeug auch anspruchsvolle, tiefe Fräsgänge mühelos. Die zwei Schneiden (Z = 2) aus hochverdichtetem Hartmetall garantieren exzellente Standzeiten und ein perfekt ausrissfreies Schnittbild, selbst quer zur Faserstruktur.

Da dieser Fräser konsequent ohne Anlauflager gefertigt wird, eignet er sich hervorragend für präzise programmierte CNC-Abläufe oder das exakte Führen am Frästisch-Parallelanschlag. Der massive 12 mm Zylinderschaft sorgt im Vergleich zu kleineren Schäften für eine unübertroffene Verwerfungsstabilität, fängt extreme Scherkräfte sicher ab und eliminiert Vibrationen vollständig. Die harmonisch abgestimmte Gesamtlänge von 70 mm gewährleistet optimalen Halt in schweren Industriespannzangen.

Der Tragkörper ist nach modernsten Standards feinstgewuchtet, um die Spindel Ihrer Maschine zu schonen und eine makellose Oberflächengüte am Werkstück zu erzielen. Ein kompromissloses Qualitätswerkzeug für den anspruchsvollen Innenausbau, Möbel- und Fensterbau nach den strengen Richtlinien der JSO-Industriefertigung.

Anwendungshinweis:
Spannen Sie den massiven 12-mm-Schaft zwingend bis zur markierten Mindesteinspantiefe in der Spannzange fest. Da kein Anlauflager vorhanden ist, muss die Werkzeugführung über die CNC-Steuerung oder einen stabilen Parallelanschlag erfolgen. Passen Sie die Drehzahl und den mechanischen Vorschub der Härte des zu bearbeitenden Materials an.
