JSO Hartmetall (HW) Fase-Wendeplatte 45 Grad für Unitec-Systeme, extra groß (30 mm) und zweiseitig profiliert.

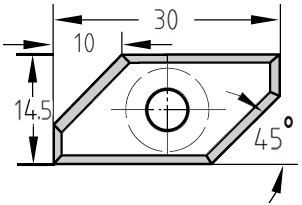

Maßzeichnung der Unitec-Faseplatte 30,0 x 14,5 x 1,5 mm mit Bemaßung des 45° Winkels und der zentralen Bohrung.
Detaildarstellung der zweiseitigen 45°-Profilierung zur Veranschaulichung der doppelten Nutzung der 30 mm HW-Platte im Werkzeugträger.
Detaildarstellung der zweiseitigen 45°-Profilierung zur Veranschaulichung der doppelten Nutzung der 30 mm HW-Platte im Werkzeugträger.
JSO Hartmetall (HW) Fase-Wendeplatte 45 Grad für Unitec-Systeme, extra groß (30 mm) und zweiseitig profiliert.Maßzeichnung der Unitec-Faseplatte 30,0 x 14,5 x 1,5 mm mit Bemaßung des 45° Winkels und der zentralen Bohrung.Detaildarstellung der zweiseitigen 45°-Profilierung zur Veranschaulichung der doppelten Nutzung der 30 mm HW-Platte im Werkzeugträger.Detaildarstellung der zweiseitigen 45°-Profilierung zur Veranschaulichung der doppelten Nutzung der 30 mm HW-Platte im Werkzeugträger.

Fase-Wendeplatte HW | ∠ 45° | 30 x 14,5 x 1,5 mm | Unitec | 1-Loch | Zweiseitig profiliert

JSOSKU: 72148-6-30045
Preis:
€28,00

Technische Daten

Marke JSO
System Unitec-kompatibel (Extra große Ausführung)
Typ Fase-Wendeplatte / Profil-Wechselmesser
Material HW (Hartmetall / Wolframkarbid)
Abmessungen (L x B x s) 30,0 mm x 14,5 mm x 1,5 mm
Winkel 45°
Profilierung Zweiseitig profiliert (Wendemesser)
Anzahl Bohrungen 1-Loch Ausführung (Systembohrung)
Verpackungseinheit 10 Stück pro Box

Maximale Fase für schwere Bauteile: JSO HW Faseplatte 45° (30 mm)

Diese großformatige JSO Fase-Wendeplatte aus industriellem Hartmetall (HW) ist die leistungsstarke Lösung für das Unitec-System. Mit einer Schnittlänge von 30 mm ermöglicht sie das Fräsen von extrem tiefen Fasen und Gehrungen an massiven Werkstücken in einem einzigen Durchgang.

  • Doppelte Standzeit durch Wendesystem: Die Platte ist zweiseitig mit einem exakten 45°-Winkel profiliert. Sobald eine Schneide stumpf ist, wird das Messer einfach um 180° gewendet. Das garantiert maximale Wirtschaftlichkeit und reduziert die Werkzeugkosten bei hohem Materialabtrag.
  • Höchste Stabilität (30 mm Format): Um die massiven Schnittkräfte bei einer 45°-Fase über die volle Länge vibrationsfrei abzufangen, nutzt diese Platte das extra große Systemmaß von 30,0 x 14,5 mm. Dies sorgt für höchste Bruchsicherheit und ein ruhiges Fräsbild.
  • Präzise Unitec-Anbindung: Die exakt positionierte Systembohrung gewährleistet eine formschlüssige Arretierung im Unitec-Trägerkörper. Ein manuelles Ausrichten der Fase entfällt – die Platte sitzt sofort perfekt bündig im Messersitz.
  • Industrie-Hartmetall (HW): Die hochwertige HW-Güte garantiert spiegelglatte Fasenoberflächen ohne Brandmale, selbst in anspruchsvollen Harthölzern oder verleimten Massivholzplatten.
Profi-Hinweis für tiefe Fasen:
Bei einer Fasenlänge von bis zu 30 mm wirken enorme mechanische Kräfte. Achten Sie akribisch auf einen absolut sauberen Messersitz im Unitec-Grundkörper. Reinigen Sie den Sitz bei jedem Wechsel gründlich von Harz und Staub, um sicherzustellen, dass der 45°-Winkel absolut präzise und ohne Vibrationen auf das Werkstück übertragen wird.
