JSO HW-Falzfräser Ø 31 mm mit 7,5 mm Falztiefe und M10 Innengewinde.

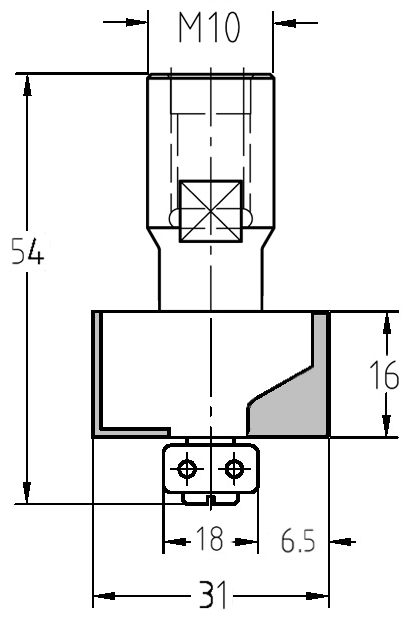

Technische Maßzeichnung des JSO Falzfräsers mit M10 Gewinde, 7,5 mm Falztiefe und 16 mm Nutzlänge.

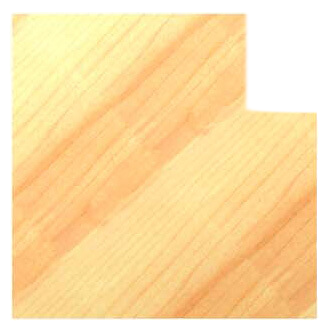

Fräsen eines präzisen 7,5 mm Rückwandfalzes mit einem gewindemontierten JSO Falzfräser an einer Korpusseite.
JSO HW-Falzfräser Ø 31 mm mit 7,5 mm Falztiefe und M10 Innengewinde.Technische Maßzeichnung des JSO Falzfräsers mit M10 Gewinde, 7,5 mm Falztiefe und 16 mm Nutzlänge. Fräsen eines präzisen 7,5 mm Rückwandfalzes mit einem gewindemontierten JSO Falzfräser an einer Korpusseite.

Falzfräser HW | Ø 31 x 16 mm | Mit Anlauflager | T 7,5 mm | IG M10 | GL 54 mm

JSOSKU: 24537-5-31016
Preis:
€62,00

Technische Daten

Marke JSO
Typ Falzfräser mit Anlauflager
Durchmesser 31 mm
Falztiefe 7,5 mm
Nutzlänge 16 mm
Anlauflager 16 mm
Aufnahme M10 Innengewinde (IG)
Gesamtlänge 54 mm
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Klassischer Möbelbau: Die 7,5 mm Falztiefe ist die Standardwahl für stabile Rückwandfälze und Korpuskonstruktionen.
  • Rahmen- und Fensterbau: Ideal zum Einlassen von Glasleisten oder Füllungen in Massivholzrahmen auf stationären Spindeln.
  • Präzise Konturbearbeitung: Das kugelgelagerte Anlauflager führt den Fräser sicher entlang geschweifter Werkstückkanten ohne Parallelanschlag.

Beschreibung:

Präzision mit Systemanschluss: Dieser JSO HW-Falzfräser aus dem Holzfräsershop bietet eine **Falztiefe von 7,5 mm** bei einem Werkzeugdurchmesser von 31 mm. Das integrierte **M10 Innengewinde** ermöglicht eine direkte und hochpräzise Montage auf entsprechenden Werkzeugaufnahmen (z.B. Scheer-Systeme), was maximale Laufruhe garantiert.

Die zwei hochwertigen Hartmetall-Schneiden (Z = 2) liefern bei einer **Nutzlänge von 16 mm** ein sauberes, exakt rechtwinkliges Schnittbild in Massivholz sowie in Plattenwerkstoffen. Durch das am Kopf montierte **Anlauflager** wird der Fräser sicher entlang der Werkstückkante geführt. Dies ermöglicht ein schnelles Arbeiten ohne zeitaufwendiges Justieren von Anschlägen und garantiert eine konstante Falztiefe über den gesamten Werkstückverlauf.

Vertrauen Sie auf die bewährte Industriequalität von JSO für vibrationsfreies Arbeiten und professionelle Oberflächenergebnisse bei all Ihren Holzprojekten.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor dem Aufschrauben die Sauberkeit des M10-Gewindes und der Planfläche, um einen perfekten Rundlauf sicherzustellen. Reinigen Sie das Anlauflager regelmäßig, um ein reibungsloses Abrollen an der Werkstückkante zu gewährleisten.
