JSO HW-Falzfräser Ø 31 mm mit 5,5 mm Falztiefe und M10 Innengewinde-Anschluss.

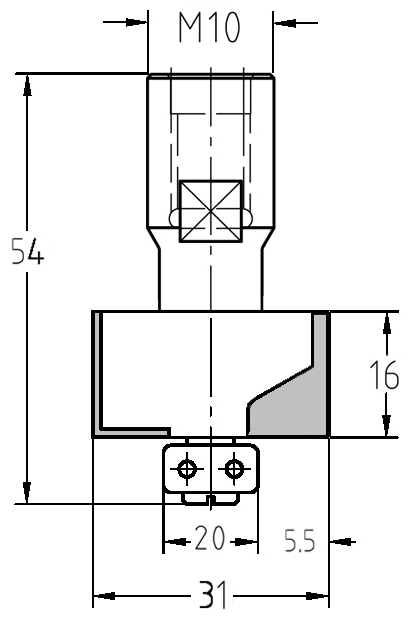

Technische Maßzeichnung des JSO Falzfräsers mit M10 Gewinde, 5,5 mm Falztiefe und 16 mm Nutzlänge.

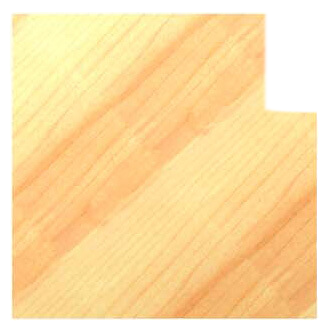

Fräsen eines exakten 5,5 mm Falzes an einer Rahmentür mit einem M10-gewindegeführten JSO Falzfräser.
JSO HW-Falzfräser Ø 31 mm mit 5,5 mm Falztiefe und M10 Innengewinde-Anschluss.Technische Maßzeichnung des JSO Falzfräsers mit M10 Gewinde, 5,5 mm Falztiefe und 16 mm Nutzlänge. Fräsen eines exakten 5,5 mm Falzes an einer Rahmentür mit einem M10-gewindegeführten JSO Falzfräser.

Falzfräser HW | Ø 31 x 16 mm | Mit Anlauflager | T 5,5 mm | IG M10 | GL 54 mm

JSOSKU: 24537-5-31020
Preis:
€62,00

Technische Daten

Marke JSO
Typ Falzfräser mit Anlauflager
Durchmesser 31 mm
Falztiefe 5,5 mm
Nutzlänge 16 mm
Anlauflager 20 mm
Aufnahme M10 Innengewinde (IG)
Gesamtlänge 54 mm
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Möbelbau & Innenausbau: Ideal für 5 mm starke Rückwandplatten oder Glasfüllungen, die mit einem präzisen Montagepuffer eingelassen werden sollen.
  • Spezialisierte Maschinen: Durch das M10-Gewinde perfekt für den Einsatz auf Maschinen wie Scheer-Handoberfräsen oder entsprechenden stationären Spindeln.
  • Präzise Konturführung: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von geschweiften oder runden Werkstückkanten ohne Parallelanschlag.

Beschreibung:

Spezialisierte Präzision für Systemanschlüsse: Dieser JSO HW-Falzfräser aus dem Holzfräsershop bietet eine exakte Falztiefe von 5,5 mm. Der Anschluss über ein M10 Innengewinde gewährleistet eine hochfeste, zentrische und vibrationsarme Verbindung mit der Werkzeugaufnahme, was für ein erstklassiges Fräsbild bei hoher Laufruhe sorgt.

Die zwei hochwertigen Hartmetall-Schneiden (Z = 2) liefern bei einer Nutzlänge von 16 mm ein sauberes und rechtwinkliges Schnittbild in Massivholz, Plattenwerkstoffen und Kunststoffen. Dank des stirnseitig montierten Anlauflagers wird der Fräser sicher direkt am Werkstück geführt. Dies spart wertvolle Rüstzeit und garantiert eine konstante Falztiefe über den gesamten Werkstückverlauf hinweg, selbst bei komplexen Formen.

Setzen Sie auf JSO-Industriequalität für maximale Standzeiten und professionelle Ergebnisse bei Ihren täglichen Herausforderungen in der Werkstatt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Reinigen Sie vor der Montage das M10-Gewinde gründlich von Spänen und Staub, um einen perfekten Rundlauf sicherzustellen. Ein regelmäßig gesäubertes Anlauflager verhindert Brandspuren an der Kante und sichert ein sanftes Abrollen am Holz.
