JSO HW-Falzfräser Ø 31 mm mit 4,5 mm Falztiefe und M12 Innengewinde-Anschluss.

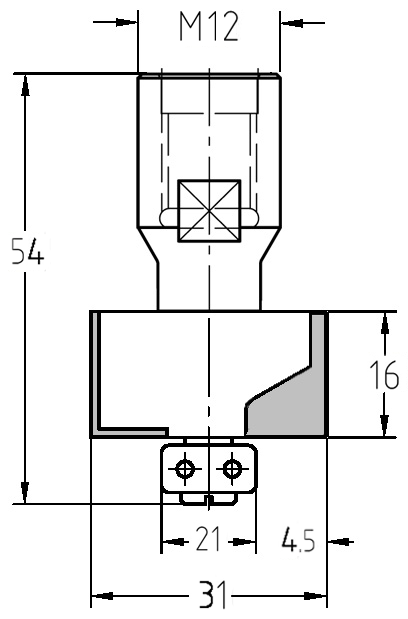

Technische Maßzeichnung des JSO Falzfräsers mit M12 Gewinde, 4,5 mm Falztiefe und 16 mm Nutzlänge.

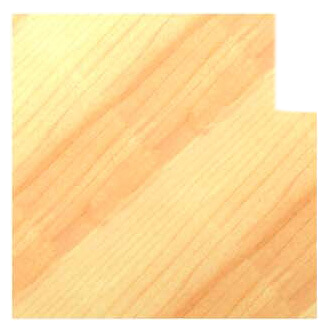

Fräsen eines exakten 4,5 mm Rückwandfalzes mit einem gewindemontierten JSO Falzfräser an einer Korpusseite.
JSO HW-Falzfräser Ø 31 mm mit 4,5 mm Falztiefe und M12 Innengewinde-Anschluss.Technische Maßzeichnung des JSO Falzfräsers mit M12 Gewinde, 4,5 mm Falztiefe und 16 mm Nutzlänge. Fräsen eines exakten 4,5 mm Rückwandfalzes mit einem gewindemontierten JSO Falzfräser an einer Korpusseite.

Falzfräser HW | Ø 31 x 16 mm | Mit Anlauflager | T 4,5 mm | IG M12 | GL 54 mm

JSOSKU: 24538-5-31022
Preis:
€62,00

Technische Daten

Marke JSO
Typ Falzfräser mit Anlauflager
Durchmesser 31 mm
Falztiefe 4,5 mm
Nutzlänge 16 mm
Anlauflager 22 mm
Aufnahme M12 Innengewinde (IG)
Gesamtlänge 54 mm
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Präzise Rückwandfalze: Mit 4,5 mm Falztiefe die perfekte Wahl für das bündige Einlassen von 4 mm HDF-Rückwandplatten im hochwertigen Möbelbau.
  • Systemgeführte Montage: Durch das M12-Gewinde ideal für den Einsatz auf Maschinen wie Scheer-Handoberfräsen oder entsprechenden stationären Spindeln.
  • Vibrationsfreies Arbeiten: Die massive Gewindeverbindung garantiert maximale Laufruhe, was besonders bei feinen Fälzen für ein makelloses Schnittbild sorgt.

Beschreibung:

Kompakte Falztiefe bei maximaler Systemstabilität: Dieser JSO HW-Falzfräser aus dem Holzfräsershop bietet eine exakte Falztiefe von 4,5 mm. Der Anschluss über das robuste M12 Innengewinde gewährleistet eine hochfeste, perfekt zentrierte und vibrationsarme Verbindung mit der Werkzeugaufnahme, was höchste Präzision im Dauereinsatz ermöglicht.

Zwei hochwertige Hartmetall-Schneiden (Z = 2) liefern bei einer Nutzlänge von 16 mm ein sauberes und rechtwinkliges Schnittbild. Dank des stirnseitig montierten Anlauflagers wird der Fräser sicher direkt am Werkstück geführt. Dies ermöglicht ein effizientes Arbeiten ohne Parallelanschlag und garantiert eine konstante Falztiefe über den gesamten Kantenverlauf, auch bei komplexen geschweiften Formen oder runden Bauteilen.

Vertrauen Sie auf JSO-Industriequalität für maximale Standzeiten und professionelle Ergebnisse bei Ihren täglichen Herausforderungen im Innenausbau und Möbelbau.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Sorgen Sie vor dem Aufschrauben für ein absolut sauberes M12-Gewinde und eine staubfreie Planfläche, um Rundlauffehler zu vermeiden. Ein regelmäßig gereinigtes Anlauflager sichert ein sanftes Abrollen und verhindert unschöne Brandspuren an der Werkstückkante.
