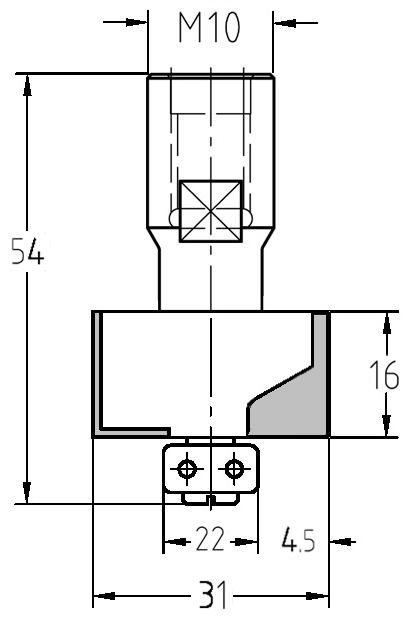

Technische Maßzeichnung des JSO Falzfräsers mit M10 Gewinde, 4,5 mm Falztiefe und 16 mm Nutzlänge.

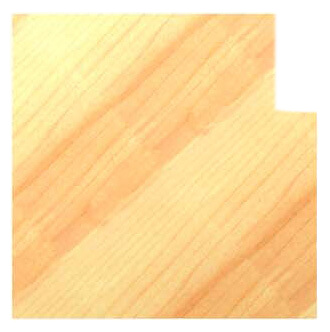

Fräsen eines präzisen 4,5 mm Rückwandfalzes mit einem gewindemontierten JSO Falzfräser an einer Korpusseite.
JSO HW-Falzfräser Ø 31 mm mit 4,5 mm Falztiefe und M10 Innengewinde-Anschluss.Technische Maßzeichnung des JSO Falzfräsers mit M10 Gewinde, 4,5 mm Falztiefe und 16 mm Nutzlänge. Fräsen eines präzisen 4,5 mm Rückwandfalzes mit einem gewindemontierten JSO Falzfräser an einer Korpusseite.

Falzfräser HW | Ø 31 x 16 mm | Mit Anlauflager | T 4,5 mm | IG M10 | GL 54 mm

JSOSKU: 24537-5-31022
Preis:
€62,00

Technische Daten

Marke JSO
Typ Falzfräser mit Anlauflager
Durchmesser 31 mm
Falztiefe 4,5 mm
Nutzlänge 16 mm
Aunlauflager 22 mm
Aufnahme M10 Innengewinde (IG)
Gesamtlänge 54 mm
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Präzise Rückwandfalze: Die 4,5 mm Falztiefe ist perfekt auf 4 mm starke Rückwandplatten abgestimmt, um einen exakt bündigen Sitz mit minimalem Puffer zu garantieren.
  • Systemgeführte Montage: Durch das M10-Gewinde ideal für den Einsatz auf speziellen Handoberfräsen (z.B. Scheer) oder stationären Spindeln mit entsprechender Aufnahme.
  • Kantenbearbeitung an Konturen: Das integrierte Anlauflager ermöglicht das sichere Abfahren von geschweiften Werkstücken ohne zusätzlichen Parallelanschlag.

Beschreibung:

Spezialisierte Präzision für höchste Ansprüche: Dieser JSO HW-Falzfräser aus dem Holzfräsershop bietet eine exakte Falztiefe von 4,5 mm. Der Anschluss über das M10 Innengewinde gewährleistet eine hochfeste und zentrische Verbindung mit der Werkzeugaufnahme, was für ein vibrationsfreies Fräsbild und höchste Laufruhe sorgt.

Die zwei hochwertigen Hartmetall-Schneiden (Z = 2) liefern bei einer Nutzlänge von 16 mm ein sauberes und rechtwinkliges Schnittbild in Massivholz, Plattenwerkstoffen und Kunststoffen. Das am Kopf montierte Anlauflager führt den Fräser präzise direkt am Werkstück entlang. Dies spart wertvolle Rüstzeit und garantiert eine absolut konstante Falztiefe, selbst bei komplexen, nicht-geradlinigen Konturen.

Setzen Sie auf JSO-Industriequalität für maximale Standzeiten und professionelle Ergebnisse bei Ihren täglichen Werkstattprojekten.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Sorgen Sie vor dem Aufschrauben für ein absolut sauberes M10-Gewinde, um einen perfekten Rundlauf sicherzustellen. Reinigen Sie das Anlauflager regelmäßig von Harz und Staub, um Brandspuren am Werkstück zu vermeiden und ein sanftes Abrollen an der Kante zu gewährleisten.
