JSO HW-Falzfräser Ø 31 mm mit 11 mm Falztiefe und M12 Innengewinde-Anschluss.

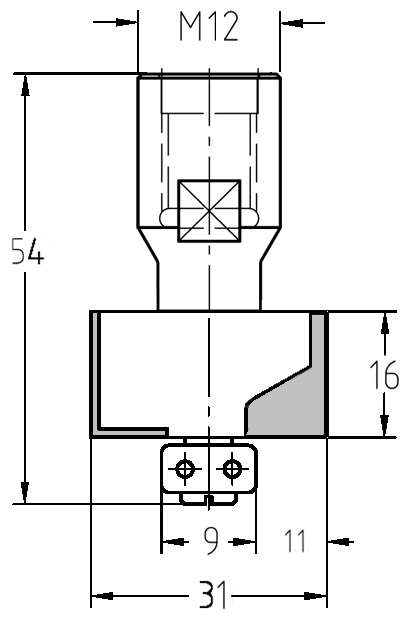

Technische Maßzeichnung des JSO Falzfräsers mit M12 Gewinde, 11 mm Falztiefe und 16 mm Nutzlänge.
Montage eines JSO Falzfräsers mit M12 Innengewinde auf eine Werkzeugspindel zum Fräsen tiefer Fälze.
JSO HW-Falzfräser Ø 31 mm mit 11 mm Falztiefe und M12 Innengewinde-Anschluss.Technische Maßzeichnung des JSO Falzfräsers mit M12 Gewinde, 11 mm Falztiefe und 16 mm Nutzlänge. Montage eines JSO Falzfräsers mit M12 Innengewinde auf eine Werkzeugspindel zum Fräsen tiefer Fälze.

Falzfräser HW | Ø 31 x 16 mm | Mit Anlauflager | T 11 mm | IG M12 | GL 54 mm

JSOSKU: 24538-5-31090
Preis:
€62,00

Technische Daten

Marke JSO
Typ Falzfräser mit Anlauflager
Durchmesser 31 mm
Falztiefe 11 mm
Nutzlänge 16 mm
Anlauflager 9 mm
Aufnahme M12 Innengewinde (IG)
Gesamtlänge 54 mm
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Stationäre & schwere Handoberfräsen: Optimiert für Maschinen mit M12 Außengewinde (z. B. Scheer) für maximale Kraftübertragung.
  • Tiefe Fälze & Überplattungen: Mit 11 mm Falztiefe ideal für massive Rückwandsysteme und Korpusverbindungen.
  • Kantenbearbeitung an Konturen: Das robuste Anlauflager ermöglicht das exakte Abfahren von Werkstückkanten ohne Parallelanschlag.

Beschreibung:

Maximale Kapazität bei höchster Stabilität: Dieser JSO HW-Falzfräser aus dem Holzfräsershop ermöglicht eine beeindruckende Falztiefe von 11 mm. Das Besondere an dieser Ausführung ist das M12 Innengewinde, welches eine hochfeste, zentrische und absolut vibrationsfreie Verbindung mit der Werkzeugspindel sicherstellt – ideal für den harten gewerblichen Dauereinsatz.

Die zwei präzisionsgeschliffenen Hartmetall-Schneiden (Z = 2) sorgen bei einer Nutzlänge von 16 mm für ein erstklassiges, ausrissfreies Schnittbild in Massivholz sowie in beschichteten Plattenwerkstoffen. Durch das stirnseitig montierte Anlauflager wird der Fräser präzise direkt am Werkstück geführt, was besonders bei geschwungenen oder runden Konturen eine enorme Arbeitserleichterung darstellt.

Verlassen Sie sich auf die bewährte Industriequalität von JSO für lange Standzeiten und professionelle Ergebnisse bei anspruchsvollen Falzarbeiten.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor der Montage die Sauberkeit des M12-Gewindes, um einen perfekten Rundlauf zu garantieren. Bei der vollen Falztiefe von 11 mm in Hartholz empfiehlt es sich, den Abtrag in zwei Stufen vorzunehmen, um Werkzeug und Maschine zu schonen.
