JSO HW-Falzfräser Ø 31 mm mit 11 mm Falztiefe und M10 Innengewinde-Anschluss.

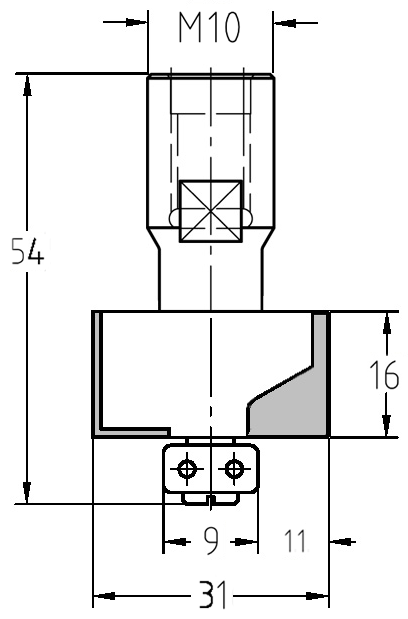

Technische Maßzeichnung des JSO Falzfräsers mit M10 Gewinde, 11 mm Falztiefe und 16 mm Nutzlänge.
Montage eines JSO Falzfräsers mit M10 Innengewinde auf eine Werkzeugspindel zum Fräsen tiefer Fälze.
JSO HW-Falzfräser Ø 31 mm mit 11 mm Falztiefe und M10 Innengewinde-Anschluss.Technische Maßzeichnung des JSO Falzfräsers mit M10 Gewinde, 11 mm Falztiefe und 16 mm Nutzlänge. Montage eines JSO Falzfräsers mit M10 Innengewinde auf eine Werkzeugspindel zum Fräsen tiefer Fälze.

Falzfräser HW | Ø 31 x 16 mm | Mit Anlauflager | T 11 mm | IG M10 | GL 54 mm

JSOSKU: 24537-5-31090
Preis:
€62,00

Technische Daten

Marke JSO
Typ Falzfräser mit Anlauflager
Durchmesser 31 mm
Falztiefe 11 mm
Nutzlänge 16 mm
Anlauflager 9 mm
Aufnahme M10 Innengewinde (IG)
Gesamtlänge 54 mm
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Stationärbetrieb: Speziell entwickelt für den Einsatz auf Spindeln oder Adaptern mit M10 Außengewinde.
  • Tiefe Fälze: Mit 11 mm Falztiefe ideal für massive Rückwandsysteme, Türfälze und stabile Korpusverbindungen.
  • Kopierarbeiten: Das stirnseitige Anlauflager ermöglicht das präzise Fräsen entlang geschweifter oder gerader Werkstückkanten ohne Parallelanschlag.

Beschreibung:

Maximale Kapazität für Gewindeanschlüsse: Dieser JSO HW-Falzfräser aus dem Holzfräsershop bietet eine beeindruckende Falztiefe von 11 mm. Besonderes Merkmal ist das M10 Innengewinde, welches eine hochfeste und zentrische Verbindung mit entsprechenden Werkzeugaufnahmen ermöglicht – ideal für spezialisierte Holzbearbeitungsmaschinen oder stationäre Aufbauten.

Die zwei präzisionsgeschliffenen Hartmetall-Schneiden (Z = 2) garantieren bei einer Nutzlänge von 16 mm ein sauberes, ausrissfreies Schnittbild in Massivholz sowie in beschichteten Plattenwerkstoffen. Das am Kopf montierte Anlauflager sorgt für eine exakte Führung direkt am Werkstück. Dies erleichtert die Bearbeitung komplexer Konturen erheblich und sorgt für eine konstante Falztiefe über den gesamten Kantenverlauf.

Vertrauen Sie auf JSO-Industriequalität für höchste Standzeiten, Vibrationsfreiheit und professionelle Ergebnisse bei anspruchsvollen Falzarbeiten.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie bei der Montage auf ein sauberes Gewinde und einen festen Sitz des Fräsers. Da bei 11 mm Falztiefe ein hohes Zerspanungsvolumen entsteht, empfehlen wir bei Hartholz ein stufenweises Fräsen, um das Werkzeug und das Anlauflager zu schonen.
