JSO HW-Falzfräser Ø 24 mm mit 7,5 mm Falztiefe und M12 Gewindeaufnahme.

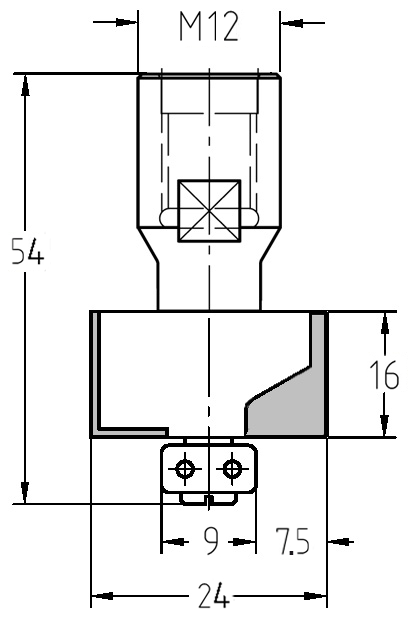

Technische Maßzeichnung des JSO Falzfräsers mit M12 Anschluss, Falztiefe 7,5 mm und Nutzlänge 16 mm.
Montage eines JSO Gewindefräsers auf eine stationäre M12-Spindel zur präzisen Kantenbearbeitung.
JSO HW-Falzfräser Ø 24 mm mit 7,5 mm Falztiefe und M12 Gewindeaufnahme.Technische Maßzeichnung des JSO Falzfräsers mit M12 Anschluss, Falztiefe 7,5 mm und Nutzlänge 16 mm. Montage eines JSO Gewindefräsers auf eine stationäre M12-Spindel zur präzisen Kantenbearbeitung.

Falzfräser HW | Ø 24 x 16 mm | Mit Anlauflager | T 7,5 mm | IG M12 | GL 54 mm

JSOSKU: 24538-5-24090
Preis:
€58,25

Technische Daten

Marke JSO
Typ Falzfräser mit Innengewinde
Durchmesser 24 mm
Falztiefe 7,5 mm
Nutzlänge 16 mm
Anlauflager 9 mm
Aufnahme Innengewinde M12
Gesamtlänge 54 mm
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Stationäre Maschinenbearbeitung: Speziell entwickelt für den Einsatz auf Spindeln mit M12-Gewindeaufnahme.
  • Massive Falzverbindungen: Mit 7,5 mm Falztiefe die ideale Wahl für stabile Rückwandfalze, Glasfalze und Überplattungen.
  • Präzise Konturführung: Das kugelgelagerte Anlauflager ermöglicht das sichere Abfahren von geraden und geschweiften Werkstücken ohne Parallelanschlag.

Beschreibung:

Maximale Stabilität für die Werkstatt: Dieser JSO HW-Falzfräser aus dem Holzfräsershop ist mit einer M12-Gewindeaufnahme ausgestattet, die eine hochfeste und perfekt zentrierte Verbindung zur Maschine garantiert. Mit einer festen Falztiefe von 7,5 mm und einer Nutzlänge von 16 mm ist er ein leistungsstarker Partner für alle klassischen Falzarbeiten im Möbel- und Innenausbau.

Die zwei hochwertigen Hartmetall-Schneiden (Z = 2) sorgen für einen ruhigen Lauf und ein sauberes, ausrissfreies Schnittbild in Massivholz und Plattenwerkstoffen. Dank des am Kopf montierten Anlauflagers wird das Werkzeug präzise direkt am Werkstück geführt, was besonders bei dekorativen Rundungen und komplexen Formen ein exaktes Ergebnis ohne zusätzliche Führungshilfen ermöglicht.

Verlassen Sie sich auf die bewährte Industriequalität von JSO für höchste Standzeiten und vibrationsfreies Arbeiten an stationären Spindelsystemen.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 22 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor der Montage, ob das Gewinde der Spindel sauber und fettfrei ist, um einen optimalen Rundlauf zu gewährleisten. Reinigen Sie das Anlauflager regelmäßig von Harz und Staub, damit es stets leichtgängig an der Werkstückkante abrollt.
