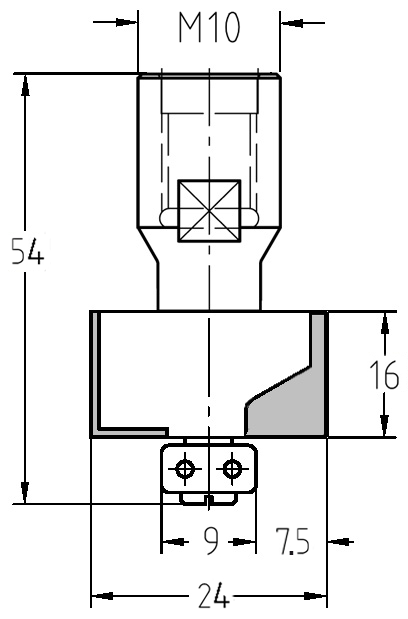

Technische Maßzeichnung des JSO Falzfräsers mit M10 Anschluss, Falztiefe 7,5 mm und Nutzlänge 16 mm.
Montage eines Gewinde-Falzfräsers auf eine M10-Spindel zur professionellen Kantenbearbeitung.
JSO HW-Falzfräser Ø 24 mm mit 7,5 mm Falztiefe und M10 Innengewinde.Technische Maßzeichnung des JSO Falzfräsers mit M10 Anschluss, Falztiefe 7,5 mm und Nutzlänge 16 mm. Montage eines Gewinde-Falzfräsers auf eine M10-Spindel zur professionellen Kantenbearbeitung.

Falzfräser HW | Ø 24 x 16 mm | Mit Anlauflager | T 7,5 mm | IG M10 | GL 54 mm

JSOSKU: 24537-5-24090
Preis:
€58,25

Technische Daten

Marke JSO
Typ Falzfräser mit Innengewinde
Durchmesser 24 mm
Falztiefe 7,5 mm
Nutzlänge 16 mm
Anlauflager 9 mm
Aufnahme Innengewinde M10
Gesamtlänge 54 mm
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Stationäre Bearbeitung: Speziell für Maschinen mit M10-Gewindeaufnahme entwickelt.

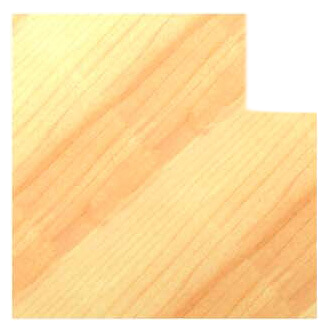

  • Klassische Falzarbeiten: Mit 7,5 mm Falztiefe ideal für Rückwände, Glasfalze und Überplattungen.
  • Präzise Kurvenführung: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von Werkstückkonturen ohne Parallelanschlag.

Beschreibung:

Spezialwerkzeug für höchste Präzision: Dieser JSO HW-Falzfräser aus dem Holzfräsershop ist mit einem M10 Innengewinde ausgestattet und bietet eine feste Falztiefe von 7,5 mm. Die Gewindeaufnahme sorgt für eine extrem sichere und zentrierte Verbindung mit der Antriebsspindel, was besonders bei stationären Anwendungen für maximale Laufruhe sorgt.

Mit einer Nutzlänge von 16 mm und zwei hochwertigen Hartmetall-Schneiden (Z = 2) lassen sich saubere und rechtwinklige Falze in Massivholz und Plattenwerkstoffen realisieren. Dank des kopfseitig montierten Anlauflagers kann der Fräser direkt an der Werkstückkante geführt werden, wodurch auch geschweifte Teile problemlos bearbeitet werden können.

Setzen Sie auf die bewährte Industriequalität von JSO für langlebige Schärfe und vibrationsfreies Arbeiten bei Ihren professionellen Falzprojekten.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 22 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Stellen Sie vor der Montage sicher, dass das M10-Gewinde der Spindel sauber und unbeschädigt ist. Reinigen Sie das Anlauflager regelmäßig, um ein einwandfreies Abrollen an der Werkstückkante zu garantieren.
