JSO HW-Falzfräser Ø 24 mm mit 4 mm Falztiefe und M12 Gewindeanschluss.

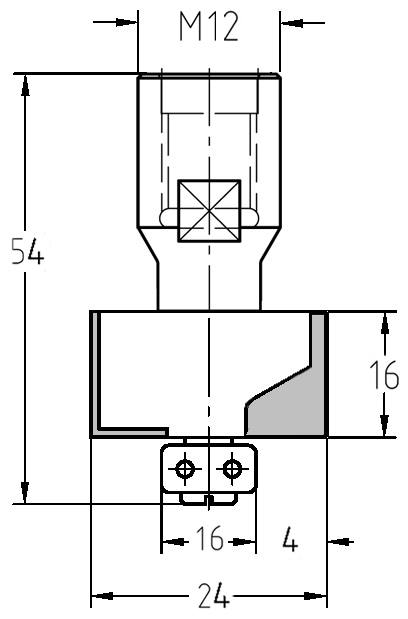

Technische Maßzeichnung des JSO Falzfräsers mit M12-Gewindeaufnahme, Falztiefe 4 mm und Nutzlänge 16 mm.

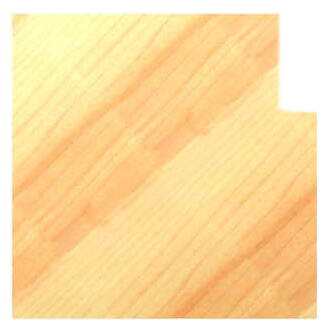

Fräsen eines 4 mm tiefen Rückwandfalzes an einer Korpusseite unter Verwendung des Anlauflagers auf einer stationären Anlage.
JSO HW-Falzfräser Ø 24 mm mit 4 mm Falztiefe und M12 Gewindeanschluss.Technische Maßzeichnung des JSO Falzfräsers mit M12-Gewindeaufnahme, Falztiefe 4 mm und Nutzlänge 16 mm. Fräsen eines 4 mm tiefen Rückwandfalzes an einer Korpusseite unter Verwendung des Anlauflagers auf einer stationären Anlage.

Falzfräser HW | Ø 24 x 16 mm | Mit Anlauflager | T 4 mm | IG M12 | GL 54 mm

JSOSKU: 24538-5-24016
Preis:
€58,25

Technische Daten

Marke JSO
Typ Falzfräser mit Innengewinde
Durchmesser 24 mm
Falztiefe 4 mm
Nutzlänge 16 mm
Anlauflager 16 mm
Aufnahme Innengewinde M12
Gesamtlänge 54 mm
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Präzise Falzarbeiten: Mit 4 mm Falztiefe ideal für passgenaue Rückwände und schmale Korpusdetails auf stationären Maschinen.
  • Rahmenbau und Intarsien: Hervorragend geeignet zum Anfräsen von Falzen an Bilderrahmen oder feinen Zierleisten.
  • Flexible Führung: Das kugelgelagerte Anlauflager ermöglicht das präzise Führen direkt am Werkstück, auch bei geschwungenen Formen.

Beschreibung:

Spezialwerkzeug für stationäre Präzision: Dieser JSO HW-Falzfräser aus dem Holzfräsershop ist mit einer M12-Gewindeaufnahme für höchste Stabilität und Laufruhe ausgestattet. Mit einer festen Falztiefe von 4 mm und einer Nutzlänge von 16 mm bietet er exakte Ergebnisse beim Erstellen von Absätzen in Weichholz, Hartholz und Plattenwerkstoffen.

Die zwei hochwertigen Hartmetall-Schneiden (Z = 2) garantieren eine hohe Standzeit und ein sauberes Schnittbild. Dank des kopfseitig montierten Anlauflagers lässt sich der Fräser stabil und sicher direkt am Werkstück führen, was besonders bei nicht geradlinigen Werkstücken eine exakte Maßhaltigkeit ohne zusätzliche Führungshilfen gewährleistet.

Verlassen Sie sich auf die bewährte Industriequalität von JSO für vibrationsfreies Arbeiten und professionelle Ergebnisse in Ihrer Werkstatt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 22 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Sorgen Sie vor der Montage für ein sauberes Gewinde an der Spindel, um einen perfekten Rundlauf sicherzustellen. Reinigen Sie das Anlauflager regelmäßig von Harzrückständen, um Brandspuren an der Werkstückkante zu vermeiden.
