JSO CNC-V-Nut- und Fasefräser in schwerer Ausführung mit polykristalliner Diamantbestückung (DP/PKD), 90°-Winkel, bis zur Mitte vollbestückten Z=2 Schneiden, 63 mm Durchmesser und massivem 25 mm Schaft.

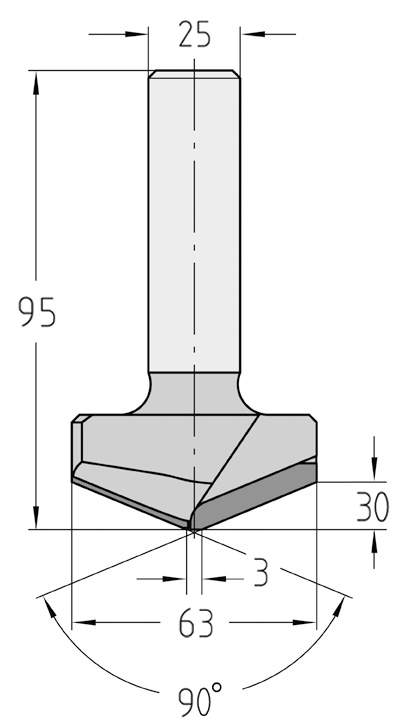

Technische Maßzeichnung des JSO DP Groß-Fasefräsers (90°, 63x30 mm, Gesamtlänge 95 mm) mit exakter Darstellung des Schneidenprofils, der Nachschärfzone und des S25-Schafts.
JSO CNC-V-Nut- und Fasefräser in schwerer Ausführung mit polykristalliner Diamantbestückung (DP/PKD), 90°-Winkel, bis zur Mitte vollbestückten Z=2 Schneiden, 63 mm Durchmesser und massivem 25 mm Schaft.Technische Maßzeichnung des JSO DP Groß-Fasefräsers (90°, 63x30 mm, Gesamtlänge 95 mm) mit exakter Darstellung des Schneidenprofils, der Nachschärfzone und des S25-Schafts.

Diamant-V-Nut-/Fasefräser DP | ∠ 90° | Ø 63 x 30 mm | Rechtslauf | S 25 | GL 95 mm

JSOSKU: 16010-9-63456
Preis:
€654,00

Technische Daten

Marke JSO
Typ Diamant-V-Nutfräser / Fasefräser
Oberer Durchmesser 63 mm
Unterer Durchmesser 3 mm
Nutzlangelänge 30 mm
Winkel 90°
Aufnahme Schaft 25 mm
Schneiden Z = 2
Bestückungshöhe (Nachschärfzone) 3,5 mm
Gesamtlänge 95 mm
Schneidstoff Polykristalliner Diamant (DP/PKD)
Anwendung Spanplatte, MDF, Multiplex, Duroplasten (CFK, GFK, Epoxidharz), HPL (Trespa®, Laminat, RESOPAL®), Corian, gipsfaserverstärkten Platten, Massiv- und Verleimholz, Alucobond® und Alucore®

Einsatzgebiete:

  • Großdimensioniertes Fasen & Abplatten: Schwere Ausführung zum exakten Anfasen extrem dicker Plattenkanten im 45°-Winkel (90°-Gesamtwinkel) sowie zum Erstellen tiefer, markanter V-Nuten auf CNC-Zentren.
  • Industrielle Verbundwerkstoff-Bearbeitung: Maximale Standzeiten bei der Zerspanung von dicken HPL-Kompaktplatten (z. B. Trespa®), Corian®, Faserverbundstoffen sowie harten Thermo- und Duroplasten.

Beschreibung:

Die polykristallinen Diamant-V-Nut- und Fasefräser (DP) von JSO aus der Megaspeed-Serie stehen für kompromisslose Performance und extreme Belastbarkeit im industriellen CNC-Alltag. Diese schwere Ausführung verfügt über einen stattlichen Schneidkreisdurchmesser von 63 mm und eine großzügige Schnittlänge von 30 mm. Gefertigt auf einem massiven, schwingungsdämpfenden Stahl-Trägerkörper trotzt das Werkzeug auch extremen Fliehkräften und Schnittdrücken. Durch die unübertroffene Härte der Diamantbestückung bleibt das exakte Profil über enorme Standzeiten hinweg absolut konstant, wodurch Rüstzeiten minimiert und die Produktionsleistung maximiert wird.

Dieses High-End-Werkzeug besitzt eine zweischneidige Geometrie (Z=2) im Rechtslauf, bei der die massiven Diamantschneiden vollbestückt bis zur Werkzeugmitte durchgezogen sind. Diese geschlossene Bestückung im Zentrum ermöglicht ein punktgenaues, ausrissfreies axiales Eintauchen direkt in die harte Werkstückoberfläche. Alle Schneidkanten sind zudem mit einer polierten Spanfläche ausgeführt, um Reibungswiderstände auf ein Minimum zu reduzieren. Dies verhindert effektiv eine thermische Überhitzung am Material und sorgt für ein perfekt glattes, gratfreies Kantenbild.

Mit dem massiven, zylindrischen 25 mm Schaft bietet der Profilfräser eine exzellente Verwindungssteifigkeit und maximale Sicherheit in schweren Spannfuttern (z. B. Hydro-Dehnspannfuttern). Trotz der beachtlichen Abmessungen ist das Werkzeug dank einer diamantbestückten Nachschärfzone von 3,5 mm über viele Servicezyklen hinweg extrem wirtschaftlich einsetzbar. Ein unverzichtbares Werkzeug für anspruchsvolle holz- und kunststoffverarbeitende Betriebe, die keine Kompromisse bei Schnittgeschwindigkeit und Oberflächengüte eingehen.

Anwendungshinweis:
Dieses Werkzeug ist ausschließlich für den mechanischen Vorschub (MEC) ausgelegt. Beachten Sie, dass die optimalen Einstellwerte stark von der Stabilität der Maschine sowie der Materialbeschaffenheit abhängen. Eine regelmäßige Kontrolle der Werte wird empfohlen.

Exakte Einstellwerte (Richtwerte laut Hersteller):
• Drehzahl (n): 12.000 – 18.000 min⁻¹
• Vorschubgeschwindigkeit (vf): 3 – 8 m/min (materialabhängig)
