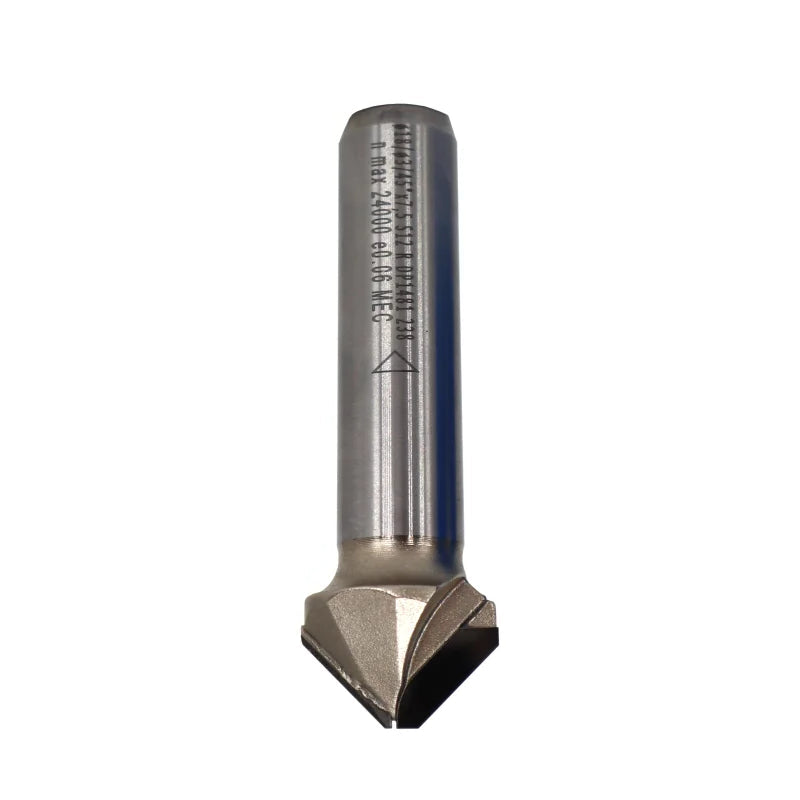

JSO CNC-V-Nut- und Fasefräser mit polykristalliner Diamantbestückung (DP/PKD), 90°-Winkel, bis zur Mitte vollbestückten Z=2 Schneiden, 18 mm Durchmesser und zylindrischem 12 mm Schaft.

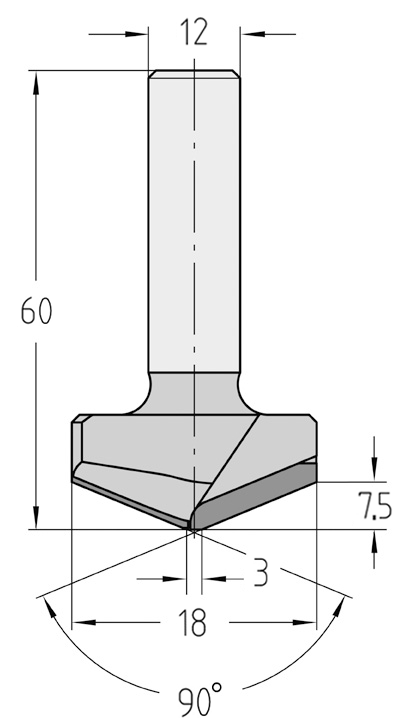

Technische Maßzeichnung des JSO Megaspeed DP Fasefräsers (90°, 18x7,5 mm, Gesamtlänge 60 mm) mit exakter Darstellung der Zentrumsspitze, der 2,5 mm Nachschärfzone und des S12-Schafts.
JSO CNC-V-Nut- und Fasefräser mit polykristalliner Diamantbestückung (DP/PKD), 90°-Winkel, bis zur Mitte vollbestückten Z=2 Schneiden, 18 mm Durchmesser und zylindrischem 12 mm Schaft.Technische Maßzeichnung des JSO Megaspeed DP Fasefräsers (90°, 18x7,5 mm, Gesamtlänge 60 mm) mit exakter Darstellung der Zentrumsspitze, der 2,5 mm Nachschärfzone und des S12-Schafts.

Diamant-V-Nut-/Fasefräser DP | ∠ 90° | Ø 18 x 7,5 mm | Rechtslauf | S 12 | GL 60 mm

JSOSKU: 16010-9-18452
Preis:
€266,50

Technische Daten

Marke JSO
Typ Diamant-V-Nutfräser / Fasefräser
Oberer Durchmesser 18 mm
Unterer Durchmesser 3 mm
Nutzlänge 7,5 mm
Winkel 90°
Aufnahme Schaft 12 mm
Schneiden Z = 2
Bestückungshöhe (Nachschärfzone) 3,5 mm
Gesamtlänge 60 mm
Schneidstoff Polykristalliner Diamant (DP/PKD)
Anwendung Spanplatte, MDF, Multiplex, Duroplasten (CFK, GFK, Epoxidharz), HPL (Trespa®, Laminat, RESOPAL®), Corian, gipsfaserverstärkten Platten, Massiv- und Verleimholz, Alucobond® und Alucore®

Einsatzgebiete:

  • Präzises Fasen & V-Nuten: Perfekt geeignet zum exakten Anfasen von Plattenkanten im 45°-Winkel (90°-Gesamtwinkel) sowie zum Einbringen dekorativer V-Nuten und Konturen auf CNC-Bearbeitungszentren.
  • Spezialist für Verbundwerkstoffe: Erstklassige Schneidergebnisse bei extrem harten und abrasiven Materialien wie HPL-Kompaktplatten (z. B. Trespa®), Mineralwerkstoffen (Corian®), dichten Kunststoffen und beschichteten MDF-Platten.

Beschreibung:

Die polykristallinen Diamant-V-Nut- und Fasefräser (DP) von JSO aus der Megaspeed-Serie stehen für kompromisslose Standzeit und maximale Detailpräzision im Holzfräsershop. Gefertigt auf einem hochfesten, optimal ausgewuchteten Stahl-Trägerkörper trotzt dieses High-End-Werkzeug den extremen physikalischen Beanspruchungen beim Fräsen abrasiver Plattenwerkstoffe. Durch die extreme Härte der Diamantbestückung wird eine unübertroffene Verschleißfestigkeit erzielt, die Werkzeugwechselzeiten drastisch reduziert und absolut konstante Profilkonturen über lange Produktionszyklen hinweg garantiert.

Dieses CNC-Werkzeug besitzt eine zweischneidige Geometrie (Z=2) im Rechtslauf, bei der die Diamantschneiden vollbestückt bis zur Werkzeugmitte durchgezogen sind. Diese Konstruktion im Zentrum ermöglicht ein punktgenaues, ausrissfreies Eintauchen direkt in die Werkstückoberfläche. Alle Schneiden verfügen über ein hochpräzise gepolstertes Spanflächendesign, was die Reibung minimiert und einer Hitzeentwicklung am Material effektiv entgegenwirkt – für ein makelloses, gratfreies Oberflächenfinish ohne Brandspuren.

Mit dem kompakten, zylindrischen 12 mm Schaft läuft das Werkzeug vibrationsfrei und präzise auf modernen CNC-Anlagen. Trotz der kompakten Geometrie bietet der Fräser eine diamantbestückte Nachschärfzone von 3,5 mm, was ihn über viele Servicezyklen hinweg extrem wirtschaftlich macht. Ein unverzichtbares Werkzeug für holz- und kunststoffverarbeitende Betriebe, die höchste Anforderungen an Prozesssicherheit und Kantenqualität stellen.

Anwendungshinweis:
Dieses Werkzeug ist ausschließlich für den mechanischen Vorschub (MEC) ausgelegt. Beachten Sie, dass die optimalen Einstellwerte stark von der Stabilität der Maschine sowie der Materialbeschaffenheit abhängen. Eine regelmäßige Kontrolle der Werte wird empfohlen.

Exakte Einstellwerte (Richtwerte laut Hersteller):
• Drehzahl (n): 18.000 – 24.000 min⁻¹
• Vorschubgeschwindigkeit (vf): 3 – 8 m/min (materialabhängig)
