JSO CNC-V-Nut- und Fasefräser mit polykristalliner Diamantbestückung (DP/PKD), flachem 135°-Winkel, bis zur Mitte vollbestückten Z=2 Schneiden, 32 mm Durchmesser und zylindrischem 12 mm Schaft.

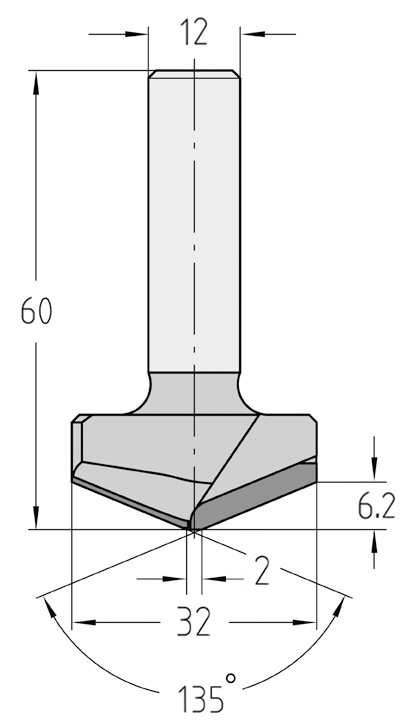

Technische Maßzeichnung des JSO DP Fräskantfräsers (135°, 32x6,2 mm, Gesamtlänge 60 mm) mit exakter Darstellung des Schneidenprofils, der Nachschärfzone und des S12-Schafts.
JSO CNC-V-Nut- und Fasefräser mit polykristalliner Diamantbestückung (DP/PKD), flachem 135°-Winkel, bis zur Mitte vollbestückten Z=2 Schneiden, 32 mm Durchmesser und zylindrischem 12 mm Schaft.Technische Maßzeichnung des JSO DP Fräskantfräsers (135°, 32x6,2 mm, Gesamtlänge 60 mm) mit exakter Darstellung des Schneidenprofils, der Nachschärfzone und des S12-Schafts.

Diamant-V-Nut-/Fasefräser DP | ∠ 135° | Ø 32 x 6,2 mm | Rechtslauf | S 12 | GL 60 mm

JSOSKU: 16010-9-32222
Preis:
€338,50

Technische Daten

Marke JSO
Typ Diamant-V-Nutfräser / Fasefräser
Oberer Durchmesser 32 mm
Unterer Durchmesser 2 mm
Nutzlänge 6,2 mm
Winkel 135°
Aufnahme Schaft 12 mm
Schneiden Z = 2
Bestückungshöhe (Nachschärfzone) 3,5 mm
Gesamtlänge 60 mm
Schneidstoff Polykristalliner Diamant (DP/PKD)
Anwendung Spanplatte, MDF, Multiplex, Duroplasten (CFK, GFK, Epoxidharz), HPL (Trespa®, Laminat, RESOPAL®), Corian, gipsfaserverstärkten Platten, Massiv- und Verleimholz, Alucobond® und Alucore®

Einsatzgebiete:

  • Falt- und Biegetechnik (Fräskanttechnik): Spezialwerkzeug zum präzisen Einbringen von 135°-V-Nuten in Aluminium-Verbundplatten (z. B. Dibond®, Alucobond®) oder Kunststoffen, um exakte 45°-Aufkantungen und Falzungen zu realisieren.
  • Großflächiges Fasen: Hervorragend geeignet zum präzisen und flachen Anfasen von Plattenkanten auf CNC-Bearbeitungszentren.

Beschreibung:

Die polykristallinen Diamant-V-Nut- und Fasefräser (DP) von JSO aus der Megaspeed-Serie stehen für kompromisslose Standzeit und maximale Profilgenauigkeit im Holzfräsershop. Dieser Spezialfräser wurde auf einem hochfesten, präzisionsgewuchteten Stahl-Trägerkörper entwickelt, um den extremen mechanischen Anforderungen bei der Bearbeitung moderner Verbundwerkstoffe gerecht zu werden. Dank der extremen Härte des polykristallinen Diamants (DP) wird eine unübertroffene Verschleißfestigkeit erzielt, die selbst beim Fräsen abrasiver Werkstoffe absolut konstante Winkelkonturen garantiert und Rüstzeiten minimiert.

Dieses High-End-CNC-Werkzeug besitzt eine zweischneidige Geometrie (Z=2) im Rechtslauf, bei der die Diamantschneiden vollbestückt bis zur Werkzeugmitte durchgezogen sind. Diese Konstruktion ermöglicht ein punktgenaues Eintauchen direkt in die Materialoberfläche, ohne dass unschöne Absätze entstehen. Der flache Winkel von 135° ist perfekt auf die Fräskanttechnik abgestimmt, um dünne Deckschichten unbeschädigt zu lassen und saubere Kantungen zu ermöglichen. Die polierten Spanflächen sorgen zudem für minimalen Reibungswiderstand und eine perfekte Spanabfuhr bei hoher Vorschubgeschwindigkeit.

Mit dem kompakten, zylindrischen 12 mm Schaft läuft das Werkzeug vibrationsfrei und prozesssicher auf modernen CNC-Anlagen. Trotz des großen Schneidkreisdurchmessers von 32 mm bleibt das Werkzeug dank einer diamantbestückten Nachschärfzone von 3,5 mm über viele Servicezyklen hinweg extrem wirtschaftlich. Ein unverzichtbares Werkzeug für professionelle Betriebe im Fassaden-, Messe- und Werbebau, die höchste Anforderungen an Kantenqualität und Maßhaltigkeit stellen.

Anwendungshinweis:
Dieses Werkzeug ist ausschließlich für den mechanischen Vorschub (MEC) ausgelegt. Beachten Sie, dass die optimalen Einstellwerte stark von der Stabilität der Maschine sowie der Materialbeschaffenheit abhängen. Eine regelmäßige Kontrolle der Werte wird empfohlen.

Exakte Einstellwerte (Richtwerte laut Hersteller):
• Drehzahl (n): 18.000 – 24.000 min⁻¹
• Vorschubgeschwindigkeit (vf): 3 – 8 m/min (materialabhängig)
