Technische Daten
| Marke | JSO |
| Typ | Diamant-Scheibennutfräser (Clamex) |

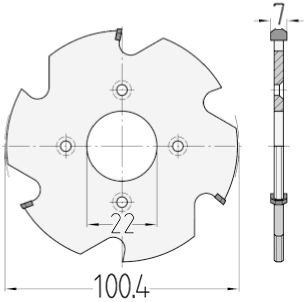

| Durchmesser | 100,4 mm |
| Nutzlänge | 7,0 mm (Schnittbreite) |
| Aufnahme | Bohrung 22 mm mit 4 versenkten Mitnehmerlöchern |
| Schneiden | Z = 3 |
| Gesamtlänge | 7,0 mm (Grundkörperstärke) |
| Schneidstoff | Polykristalliner Diamant (DP) |
Einsatzgebiete:
- Präzises Einfräsen des Lamello Clamex® Systems auf CNC-Anlagen: Erstklassiges Spezialwerkzeug zur professionellen und formschlüssigen Herstellung von Clamex-P-Systemnuten in Massivholz und Plattenwerkstoffen.
- Stationärer Maschineneinsatz mit Fräserdornen: Perfekt ausgelegt für die CNC-gestützte Bearbeitung von Verbindungsbeschlägen (Achtung: Diese Ausführung besitzt eine veränderte Anordnung der Mitnehmerbohrungen und ist nicht mit dem System Lamello Zeta P2® kompatibel).
Beschreibung:

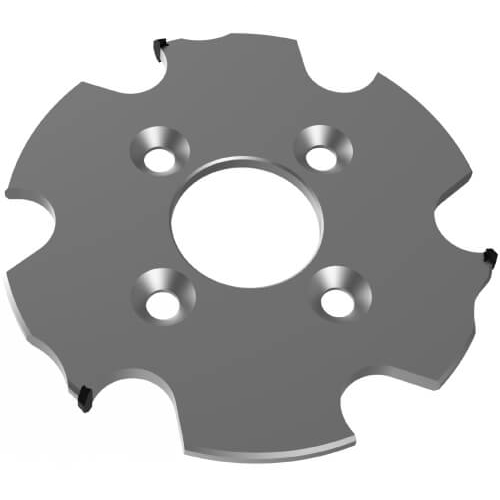

Der Diamant-Scheibennutfräser von JSO bietet absolute Spitzenqualität und maximale Standzeiten im modernen Holzfräsershop. Durch die Bestückung mit hochwertigem, polykristallinem Diamant (DP) ist dieses Spezialwerkzeug optimal für extrem abrasive Materialien geeignet. Im Vergleich zu herkömmlichen Hartmetall-Werkzeugen garantiert die Diamant-Ausführung eine überragende Wirtschaftlichkeit durch minimierte Rüstzeiten und maximale Schnittmengen beim Einfräsen des Lamello Clamex® Verbindungssystems.
Die technologische Stärke dieses Werkzeugs liegt in seiner präzisen dreischneidigen Konfiguration (Z = 3). Die lasergeschnittenen Diamantschneiden sorgen für einen hocheffizienten Materialabtrag und einen hervorragenden Spanfluss. Der Fräser ist mit vier versenkten Mitnehmerbohrungen ausgestattet, die eine absolut formschlüssige und verdrehsichere Kraftübertragung bei der Montage auf entsprechende CNC-Flansche und Fräserdorne im Holzfräsershop sicherstellen.
Am Werkstück liefert der JSO Diamant-Fräser dank des spezialgehärteten und feinstgewuchteten Tragkörpers ein vollkommen vibrationsfreies Arbeiten. Selbst in hochsensiblen, beschichteten oder furnierten Plattenwerkstoffen (wie MDF oder Spanplatten) trennt das Werkzeug die Deckschichten absolut sauber und ausrissfrei. Das Ergebnis ist eine randscharfe Systemnut mit perfektem Nutgrund, die dem Clamex-Verbinder maximalen Halt bietet.
Für optimale Fräsergebnisse auf CNC-Maschinen wird ein Drehzahlbereich von n = 18.000 – 24.000 min-1 bei einer Vorschubgeschwindigkeit von vf = 2,5 – 8 m/min empfohlen. Achten Sie vor dem Einspannen auf absolut saubere Spannflansche, um minimalen Planlaufversatz zu sichern. Nicht für die Handmaschine Zeta P2 geeignet!
