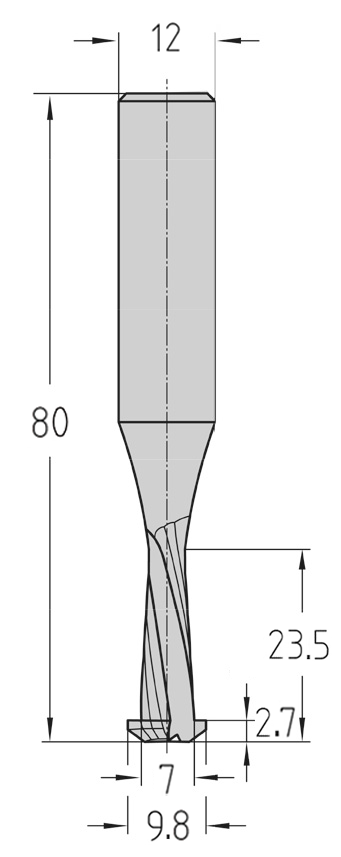

Technische Daten
| Marke | JSO |
| Typ | Diamant-Profil-Pendelfräser für Lamello P-System (Clamex) |
| Durchmesser | 9,8 mm |
| Nutzlänge | 23,5 mm |
| Aufnahme | Schaft 12 mm |
| Schneiden | Z = 2 |
| Gesamtlänge | 80 mm |
| Schneidstoff | Polykristalliner Diamant (DP) |
Einsatzgebiete:
- Möbelverbindungstechnik im High-End-Bereich: Spezialwerkzeug für CNC-Bearbeitungszentren zum hochpräzisen Fräsen der formschlüssigen Profilnut des Lamello P-Systems (Clamex, Tenso, Divario).
- Härtester industrieller Dauereinsatz: Hervorragend geeignet für extrem abrasive Plattenwerkstoffe wie MDF, HDF, hochverdichtete Spanplatten sowie kunststoffbeschichtete Materialien im Serienmöbelbau.
Beschreibung:
Der Diamant-Profil-Pendelfräser (DP) von JSO garantiert kompromisslose Industriequalität und maximale Standzeiten für moderne CNC-Nesting- und Verbindungstechnologien im Holzfräsershop. Während herkömmliche Werkzeuge bei hochabrasiven Plattenwerkstoffen schnell verschleißen, bietet die polykristalline Diamantbestückung dieses Fräsers eine extrem hohe Lebensdauer. Der formstabile Trägerkörper aus hochfestem Qualitätsstahl verhindert selbst bei anspruchsvollen Zyklen ein unkontrolliertes Abdriften des Werkzeugs und sichert die engen Passungstoleranzen des Lamello-Systems.
Ausgestattet mit zwei diamantbestückten Hochleistungsschneiden (Z=2) für den mechanischen Vorschub (MEC) erzeugt das Werkzeug im Rechtslauf eine perfekt kalibrierte Hinterschneidung. Die Schneidengeometrie ist exakt so konzipiert, dass der Fräser problemlos axial in das Material eintauchen kann, um anschließend über die Pendelbewegung der CNC-Spindel die T-Nut auszuformen. Die präzise geschliffene Stirngeometrie stellt ein sauberes Einbohrverhalten ohne thermische Belastung sicher.

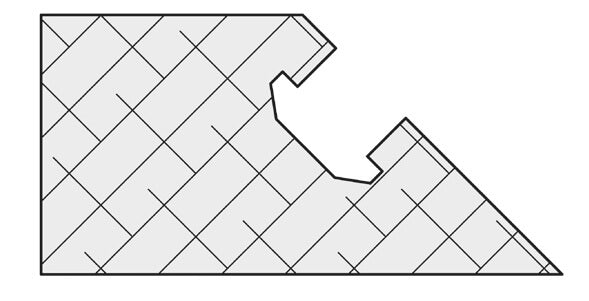

Das Resultat am Werkstück ist eine perfekt ausrissfreie Nutkante, die eine spielfreie und positionsgenaue Montage der Clamex- oder Tenso-Verbinder gewährleistet. Dank der exzellenten Achswinkel-Konstruktion und des schwingungsarmen Grundkörpers arbeitet das Werkzeug absolut vibrationsfrei. Dies schont die CNC-Spindellager nachhaltig und führt zu einem makellosen Kantenfinish bei maximaler Prozesssicherheit. Der zylindrische 12 mm Schaft sichert eine verwindungssteife Kraftübertragung.
Dieser Diamant-Pendelfräser ist ausschließlich für den mechanischen Vorschub (MEC) auf CNC-Anlagen ausgelegt. Die Steuerung der Fräsbahn und Pendelbewegung muss exakt über das jeweilige herstellerseitige Programmakro der CNC-Software erfolgen. Aufgrund der Stoßempfindlichkeit von Diamantschneiden sollte das Werkzeug pfleglich behandelt und der Plattensitz stets sauber gehalten werden.
