Technische Daten

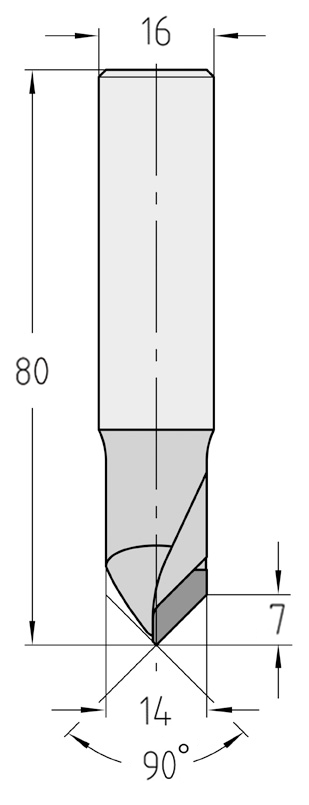

| Marke | JSO |
| Typ | Diamant-V-Nutfräser / Gravierfräser |
| Durchmesser | 14 mm |
| Nutzlänge | 7 mm |
| Winkel | 90° |
| Aufnahme | Schaft 16 mm |
| Schneiden | Z = 1 |
| Bestückungshöhe (Nachschärfzone) | 3,5 mm |
| Gesamtlänge | 80 mm |
| Schneidstoff | Polykristalliner Diamant (DP/PKD) |
| Anwendung | Spanplatte, MDF, Multiplex, HPL (Trespa®, Laminat, RESOPAL®), Corian, gipsfaserverstärkten Platten und Alucobond-Platten. |
Einsatzgebiete:
- Präzises Gravieren & Fasen: Filigranes Einfräsen von Schriftzügen, Ziernuten und Konturen sowie das exakte Anfasen von Plattenkanten im 45°-Winkel (90°-Gesamtwinkel) auf CNC-Anlagen.
- Spezialist für Verbundwerkstoffe: Erstklassige Performance bei extrem harten und abrasiven Materialien wie HPL (Trespa®), Mineralwerkstoffen (Corian®), carbonfaserverstärkten Kunststoffen (CFK) und dichten Thermoplasten.
Beschreibung:
Die polykristallinen Diamant-Gravier- und V-Nutfräser (DP) von JSO aus der Megaspeed-Serie setzen neue Maßstäbe für Detailgenauigkeit und extreme Wirtschaftlichkeit im Holzfräsershop. Gefertigt auf einem massiven, schwingungsdämpfenden Trägerkörper, übersteht dieses High-End-Werkzeug selbst härteste Dauerbelastungen in modernen Produktionslinien. Im Vergleich zu herkömmlichen Hartmetallwerkzeugen bietet die Diamantbestückung eine um ein Vielfaches höhere Verschleißfestigkeit. Das bedeutet: Extrem lange Standzeiten, konstante Profilmaße und ein drastisch reduzierter Aufwand für Werkzeugwechsel.
Die Besonderheit dieses CNC-Werkzeugs liegt in seiner durchdachten Schneidengeometrie mit einer Z=1 Aufteilung im Rechtslauf. Die Diamantschneide ist komplett bis zur Werkzeugmitte durchgezogen. Diese Vollbestückung im Zentrum ermöglicht ein direktes, punktgenaues Eintauchen in das Material ohne Ausrisse oder Abweichungen. Durch ein präzise gepolstertes Spanflächenfinish wird die Reibung minimiert, was eine Überhitzung der Werkstückkante verhindert und für einen exzellenten Spanabfluss sorgt – selbst bei thermisch empfindlichen Kunststoffen oder Acrylgläsern.
Mit dem zylindrischen 16 mm Schaft lässt sich der Gravierfräser absolut stabil, verwindungssteif und zentrisch in allen gängigen Spannfuttern positionieren. Trotz der feinen Geometrie verfügt das Werkzeug über eine großzügige Bestückungshöhe von 3.5 mm, wodurch es über viele Servicezyklen hinweg nachschärfbar bleibt. Ein unverzichtbares Präzisionswerkzeug für Betriebe, die filigrane Fräsarbeiten mit maximaler Standzeit und kompromissloser Kantenqualität verbinden wollen.
Dieses Werkzeug ist ausschließlich für den mechanischen Vorschub (MEC) ausgelegt. Beachten Sie, dass die optimalen Einstellwerte stark von der Stabilität der Maschine sowie der Materialbeschaffenheit abhängen. Eine regelmäßige Kontrolle der Werte wird empfohlen.
Exakte Einstellwerte (Richtwerte laut Hersteller):
• Drehzahl (n): 18.000 – 24.000 min⁻¹
• Vorschubgeschwindigkeit (vf): 3 – 8 m/min (materialabhängig beim Gravieren)
