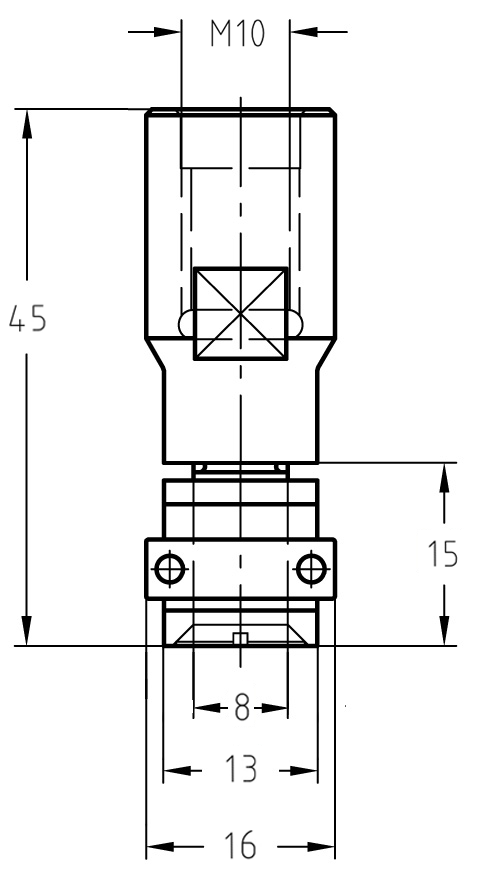

Aufnahmedorn | Ø 13 x 15 mm | Dorndurchmesser 8 mm | Mit Anlauflager | IG M10 | GL 45 mm

Präzise Gewindeaufnahme mit Tiefenführung: JSO Aufnahmedorn M10

Dieser hochwertige Aufnahmedorn von JSO ist mit einem M10 Innengewinde ausgestattet und dient als spezialisiertes Verbindungselement für Maschinenspindeln. Er kombiniert die Stabilität einer Gewindeaufnahme mit der Präzision einer kugelgelagerten Tiefenführung für Scheibennutfräser mit 8 mm Bohrung.

• Standard-Anlauflager 16 mm: Das vormontierte Kugellager ermöglicht eine exakte Führung direkt am Werkstück. Für unterschiedliche Nutztiefen kann dieses Lager optional gegen Kugellager mit 19 mm, 20 mm oder 22 mm Durchmesser ausgetauscht werden.
• Präzisions-Innengewinde M10: Ermöglicht eine direkte und hochfeste Montage auf entsprechenden Gewindespindeln, was für eine kompakte Bauweise und optimale Kraftübertragung sorgt.
• Exakter Dorndurchmesser: Die 8 mm Aufnahme ist präzise geschliffen, um einen perfekten Sitz und vibrationsfreien Rundlauf Ihrer Werkzeuge zu gewährleisten.
• Variable Justierung: Mit einer Dornlänge von 15 mm und den beiliegenden Zwischenringen lässt sich die Position des Fräsers exakt auf die gewünschte Arbeitshöhe einstellen.
• Industriequalität: Gefertigt aus hochfestem Stahl für maximale Belastbarkeit und dauerhafte Präzision im täglichen gewerblichen Einsatz.

Anwendungshinweis:

Prüfen Sie vor der Montage die Kompatibilität Ihrer Maschinenspindel mit dem M10 Innengewinde. Stellen Sie sicher, dass die Sicherungsmutter fest angezogen ist, damit Fräser und Anlauflager spielfrei fixiert sind. Durch den Wechsel des Lagers passen Sie die Frästiefe flexibel an.
