Technische Daten
| Marke | JSO |
| System | Unitec-kompatibel |
| Typ | Abrund-Wendeplatte / Profil-Wechselmesser |
| Material | HW (Hartmetall / Wolframkarbid) |

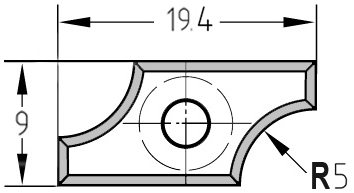

| Abmessungen (L x B x s) | 19,4 mm x 9,0 mm x 1,5 mm |
| Radius | R = 5,0 mm |
| Profilierung | Zweiseitig profiliert (Wendemesser) |
| Anzahl Bohrungen | 1-Loch Ausführung (Systembohrung) |
| Verpackungseinheit | 10 Stück pro Box |
Großzügige Radien in Industriequalität: JSO HW Abrundplatte R5 (Unitec)
Diese spezialisierte JSO Abrund-Wendeplatte aus hochfestem Hartmetall (HW) ist die ideale Lösung für das Unitec-System. Mit einem Radius von 5,0 mm ist sie perfekt für die Gestaltung markanter, weich abgerundeter Kanten an Tischplatten, Gestellen oder massiven Möbelteilen geeignet.
- Zweiseitig profiliert: Die Wendeplatte verfügt über zwei identische R5-Profile. Sobald eine Seite ihre Verschleißgrenze erreicht hat, wird das Messer einfach um 180° gewendet. Dies garantiert die doppelte Einsatzdauer pro Messer und maximiert die Wirtschaftlichkeit Ihres Werkzeugs.
- Präzise Unitec-Anbindung: Die Maße von 19,4 x 9,0 mm und die exakt positionierte Systembohrung gewährleisten eine formschlüssige und verdrehsichere Fixierung im Unitec-Trägerkörper. Ein manuelles Ausrichten der Radien entfällt.
- Absolute Formstabilität: Im Gegensatz zu nachschärfbaren Werkzeugen bietet das Wendeplatten-Prinzip einen absolut konstanten Radius von 5,0 mm über die gesamte Einsatzzeit. Dies sichert eine gleichbleibend hohe Qualität bei Serienfertigungen.
- Hochwertiges HW-Material: Die feinkörnige Hartmetall-Güte liefert spiegelglatte Oberflächen und verhindert Brandmale, selbst bei der Bearbeitung von schwierigen Harthölzern, MDF oder kunststoffbeschichteten Platten.
Wichtiger Montagehinweis:
Bei einem Radius von 5,0 mm wirken beim Fräsen deutliche Kräfte auf die Platte. Achten Sie daher akribisch darauf, dass der Messersitz im Unitec-Grundkörper absolut sauber und harzfrei ist. Nur so kann das Messer vibrationsfrei arbeiten und einen nahtlosen Übergang vom Radius zur Fläche erzeugen.
