JSO Hartmetall (HW) Abrund-Wendeplatte R 4,0 mm für Unitec-Systeme, zweiseitig profiliert mit 1-Loch-Bohrung.

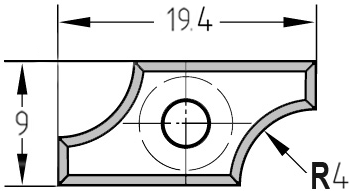

Maßzeichnung der Unitec-Wendeplatte 19,4 x 9,0 x 1,5 mm mit Bemaßung des R 4,0 mm Radius.
Detaildarstellung der zweiseitigen Profilierung zur Veranschaulichung der zweifachen Nutzung des 4,0 mm Radius im Werkzeugträger.
JSO Hartmetall (HW) Abrund-Wendeplatte R 4,0 mm für Unitec-Systeme, zweiseitig profiliert mit 1-Loch-Bohrung.Maßzeichnung der Unitec-Wendeplatte 19,4 x 9,0 x 1,5 mm mit Bemaßung des R 4,0 mm Radius.Detaildarstellung der zweiseitigen Profilierung zur Veranschaulichung der zweifachen Nutzung des 4,0 mm Radius im Werkzeugträger.

Abrund-Wendeplatte HW | R 4 mm | 19,4 x 9 x 1,5 mm | Unitec | 1-Loch | Zweiseitig profiliert

JSOSKU: 72140-6-00004
Preis:
€23,75

Technische Daten

Marke JSO
System Unitec-kompatibel
Typ Abrund-Wendeplatte / Profil-Wechselmesser
Material HW (Hartmetall / Wolframkarbid)
Abmessungen (L x B x s) 19,4 mm x 9,0 mm x 1,5 mm
Radius R = 4,0 mm
Profilierung Zweiseitig profiliert (Wendemesser)
Anzahl Bohrungen 1-Loch Ausführung (Systembohrung)
Verpackungseinheit 10 Stück pro Box

Markante Radien in Systemqualität: JSO HW Abrundplatte R4 (Unitec)

Diese hochwertige JSO Abrund-Wendeplatte aus industriellem Hartmetall (HW) ist die Speziallösung für das Unitec-System. Mit einem Radius von 4,0 mm eignet sie sich hervorragend für deutlich sichtbare, weich abgerundete Kanten an Möbelteilen, Rahmen oder Massivholzkanten.

  • Doppelte Effizienz: Die Platte ist zweiseitig profiliert. Sobald die erste Schneide stumpf ist, wird das Messer einfach um 180° gewendet. Dies garantiert die doppelte Einsatzdauer und reduziert die Werkzeugkosten pro lfd. Meter Werkstück erheblich.
  • Perfekte Systemintegration: Durch die exakten Abmessungen von 19,4 x 9,0 mm und die präzise platzierte 1-Loch-Bohrung sitzt die Platte absolut spielfrei im Unitec-Träger. Ein Nachjustieren der Radien zueinander ist nicht erforderlich.
  • Maximale Profiltreue: Das Wendeplatten-Prinzip garantiert einen absolut konstanten Radius von 4,0 mm. Da das Werkzeug nicht nachgeschärft wird, bleibt das Fräsergebnis über Jahre hinweg reproduzierbar.
  • Hochleistungs-Hartmetall: Die feinkörnige HW-Güte sorgt für ausrissfreie Kanten und ein spiegelglattes Finish in Massivholz, MDF, Kunststoffen und modernen Verbundwerkstoffen.
Profi-Hinweis:
Gerade bei größeren Radien wie R4 ist ein absolut vibrationsfreier Lauf entscheidend. Reinigen Sie den Messersitz im Unitec-Grundkörper akribisch von Harz und Staub. Nur eine perfekt plan aufliegende Platte verhindert Absätze am Radius-Auslauf zum Werkstück.
