JSO Hartmetall (HW) Abrund-Wendeplatte R 3,0 mm für das Unitec-System, zweiseitig profiliert mit Systembohrung.

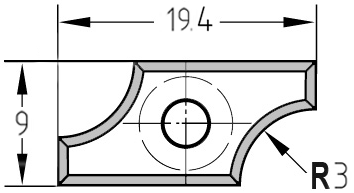

Maßzeichnung der Unitec-Wendeplatte 19,4 x 9,0 x 1,5 mm mit Bemaßung des R 3,0 mm Radius.
Detaildarstellung der zweiseitigen Profilierung zur Veranschaulichung der doppelten Nutzung des 3,0 mm Profils im Werkzeugträger.
JSO Hartmetall (HW) Abrund-Wendeplatte R 3,0 mm für das Unitec-System, zweiseitig profiliert mit Systembohrung.Maßzeichnung der Unitec-Wendeplatte 19,4 x 9,0 x 1,5 mm mit Bemaßung des R 3,0 mm Radius.Detaildarstellung der zweiseitigen Profilierung zur Veranschaulichung der doppelten Nutzung des 3,0 mm Profils im Werkzeugträger.

Abrund-Wendeplatte HW | R 3 mm | 19,4 x 9 x 1,5 mm | Unitec | 1-Loch | Zweiseitig profiliert

JSOSKU: 72140-6-00003
Preis:
€23,75

Technische Daten

Marke JSO
System Unitec-kompatibel
Typ Abrund-Wendeplatte / Profil-Wechselmesser
Material HW (Hartmetall / Wolframkarbid)
Abmessungen (L x B x s) 19,4 mm x 9,0 mm x 1,5 mm
Radius R = 3,0 mm
Profilierung Zweiseitig profiliert (Wendemesser)
Anzahl Bohrungen 1-Loch Ausführung (Systembohrung)
Verpackungseinheit 10 Stück pro Box

Präzisions-Radius für Unitec-Systeme: JSO HW Abrundplatte R3

Diese spezialisierte JSO Abrund-Wendeplatte aus hochwertigem Hartmetall (HW) wurde exakt für den Einsatz in Unitec-kompatiblen Werkzeugträgern entwickelt. Mit einem Radius von 3,0 mm ist sie der Standard für markante, harmonisch abgerundete Kanten im hochwertigen Möbelbau.

  • Zweiseitig profiliert: Die Platte verfügt über zwei identische R3-Profile. Sobald die erste Schneide stumpf ist, wird das Messer einfach gewendet. Das verdoppelt die effektive Einsatzzeit pro Messer und senkt Ihre Werkzeugkosten spürbar.
  • System-Passgenauigkeit: Mit den Maßen 19,4 x 9,0 mm und der präzise platzierten 1-Loch-Bohrung fügt sich die Platte nahtlos in den Messersitz ein. Ein zeitaufwendiges Justieren der Radien zueinander entfällt.
  • Absolute Profiltreue: Da das Werkzeug mit Wechselplatten arbeitet, bleibt der 3,0 mm Radius über die gesamte Produktion hinweg exakt gleich – ohne die bei Nachschärf-Werkzeugen üblichen Profilveränderungen.
  • Premium HW-Qualität: Das feinkörnige Hartmetall garantiert spiegelglatte Oberflächen und eine hohe Kantenstabilität bei der Bearbeitung von Massivholz, MDF, Kunststoffen und beschichteten Plattenwerkstoffen.
Anwendungstipp:
Für ein perfektes Finish sollte der Messersitz im Unitec-Grundkörper bei jedem Wechsel akribisch gereinigt werden. Schon kleinste Harzschichten unter der Platte können den Radius R3 minimal aus der Flucht bringen, was zu fühlbaren Absätzen an der Werkstückkante führen kann.
