JSO Hartmetall (HW) Abrund-Wendeplatte R 2,0 mm für Unitec-Systeme, zweiseitig profiliert mit 1-Loch-Bohrung.

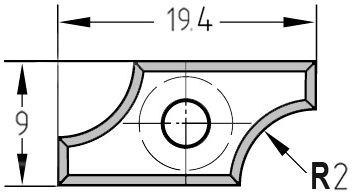

Technische Zeichnung der Unitec-Wendeplatte 19,4 x 9,0 x 1,5 mm mit exakter Position des R 2,0 mm Radius.
Detaildarstellung der zweiseitigen Profilierung (2x R2) zur Veranschaulichung des Wende-Prinzips im Unitec-Träger.
JSO Hartmetall (HW) Abrund-Wendeplatte R 2,0 mm für Unitec-Systeme, zweiseitig profiliert mit 1-Loch-Bohrung.Technische Zeichnung der Unitec-Wendeplatte 19,4 x 9,0 x 1,5 mm mit exakter Position des R 2,0 mm Radius.Detaildarstellung der zweiseitigen Profilierung (2x R2) zur Veranschaulichung des Wende-Prinzips im Unitec-Träger.

Abrund-Wendeplatte HW | R 2 mm | 19,4 x 9 x 1,5 mm | Unitec | 1-Loch | Zweiseitig profiliert

JSOSKU: 72140-6-00002
Preis:
€23,75

Technische Daten

Marke JSO
System Unitec-kompatibel
Typ Abrund-Wendeplatte / Profil-Wechselmesser
Material HW (Hartmetall / Wolframkarbid)
Abmessungen (L x B x s) 19,4 mm x 9,0 mm x 1,5 mm
Radius R = 2,0 mm
Profilierung Zweiseitig profiliert (Wendemesser)
Anzahl Bohrungen 1-Loch Ausführung (positioniert für Unitec)
Verpackungseinheit 10 Stück pro Box

System-Präzision für Kantenradien: JSO HW Abrundplatte R2 (Unitec)

Diese spezialisierte JSO Abrund-Wendeplatte aus hochwertigem Hartmetall (HW) ist exakt auf das Unitec-System abgestimmt. Mit einem präzisen Radius von 2,0 mm an beiden Enden bietet dieses Messer eine perfekte Symbiose aus Systemkompatibilität und hoher Wirtschaftlichkeit.

  • Zweiseitig profiliert: Die Wendeplatte verfügt über zwei identische Radien (R=2,0 mm). Sobald die erste Schneide ihre Verschleißgrenze erreicht hat, wird das Messer einfach gewendet. Dies verdoppelt die Standzeit und halbiert die Rüstkosten pro Kante.
  • Passgenau für Unitec: Die Abmessungen von 19,4 x 9,0 mm sowie die präzise Position der 1-Loch-Bohrung garantieren einen perfekten Sitz in Unitec-kompatiblen Werkzeugträgern ohne aufwendiges Justieren.
  • Konstante Profiltreue: Durch den Einsatz von Wendeplatten bleibt der 2,0 mm Radius über den gesamten Lebenszyklus des Werkzeugs absolut identisch. Profilabweichungen durch Nachschärfen sind systembedingt ausgeschlossen.
  • Premium-Hartmetall (HW): Die feinkörnige HW-Güte sorgt für spiegelglatte Oberflächenradien und hohe Kantenstabilität in Massivholz, MDF und modernen Plattenwerkstoffen.
Montagehinweis:
Prüfen Sie beim Wenden der Platte den Messersitz im Unitec-Grundkörper auf Harzrückstände. Da die Positionierung über die Bohrung und die Formschlüssigkeit erfolgt, ist Sauberkeit die Grundvoraussetzung für einen absolut versatzfreien Radius am Werkstück.
